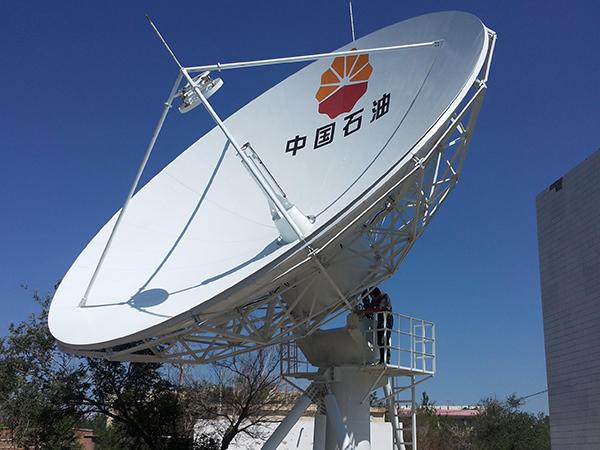

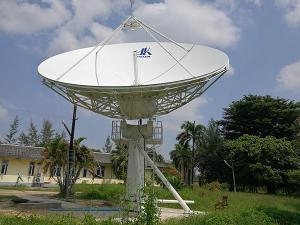

Спутниковая антенна RxTx, диаметр 9.0 м, особый Ku, DBS-диапазон
Характеристики:
▪ Двухзеркальная антенна с кольцевым фокусом
▪ Основное зеркало из алюминия и высокоточное вспомогательное зеркало
▪ Высокий коэффициент усиления и отличный уровень боковых лепестка
▪ Заводская система питания и быстрая установка благодаря удобному основанию стойки.
▪Отсутствуют монтажные требования к точности совмещения
▪ Устойчивость к коррозии
▪ Превосходная стабильность
| ◆ Радиочастотные характеристики | Особый Ku-диапазон | DBS-диапазон | ||
| ПРИЕМ | ПЕРЕДАЧА | ПРИЕМ | ПЕРЕДАЧА | |
| 1. Частота (ГГц) | 11.2-11.45 | 13-13.25 | 10.95-12.75 | 17.3-18.4 |
| 2. Коэффициент усиления (дБи) | 58.6 при 11.325ГГц | 59.9 при 13.125ГГц | 59 при 11.85ГГц | 62.6 при 17.85ГГц |
| 3. КСВН | 1.3:1 | 1.3:1 | ||
| 4. Ширина диаграммы направленности(-3дБ) | 0.182° | 0.157° | 0.174° | 0.115° |
| 5. Шумовая температура антенны (K) | 1/2 порт питания | 1/2 порт питания | ||
| 10°Угол места | 69K | / | 69K | / |
| 20°Угол места | 61K | / | 61K | / |
| 40°Угол места | 56K | / | 56K | / |
| 6. Типичный коэффициент шумовой добротности при высоте 20° | 39.20дБ/K (11.325ГГц, 70K МШУ) |
/ | 39.40дБ/K (11.85ГГц, 70K МШУ) |
/ |
| 7. Возможность работы при заданной мощности | / | ≥1кВт | / | ≥1кВт |
| 8. Интерфейс сопряжения | WR-75 | WR-75 | WR-62 | |
| 9. Вносимые потери | ≤0.25дБ | ≤0.35дБ | ≤0.25дБ | ≤0.35дБ |
| 10. Изоляция Rx доTx | ≥85дБ(Включая режекторный фильтр) | |||
| 11. Коэффициент эллиптичности (дБ) | Линейная поляризация(±90, настраиваемая) | |||
| 12.Частотная развязка | ||||
| По направлению оси | ≥35дБ | |||
| 13. Боковой лепесток | CCIR.580-6 | |||
| ◆ Механические спецификации | ◆ Условия эксплуатации | |||
| 1. Тип антенны | Кольцевой фокус | 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) | 60миль/ч (97км/ч) | |
| 2. Тип привода | Моторный | 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) | 65миль/ч(105км/ч) | |
| 3. Азимут | ±95°(2 сегмента) | 3. Предельная ветровая нагрузка (антенна направлена вверх) | 125миль/ч(200км/ч) | |
| 4.Угол места | 5° до 90° | 4. Температура окружающей среды | -40°C до 60°C | |
| 5. Угол поляризации | ±90° | 5. Атмосферные осадки | 100мм/ч | |
| 6. Материал зеркала | Алюминий (прецизионное формование) | 6. Относительная влажность | 0 до 100% | |
| 7. Количество сегментов зеркала | 16 | 7. Солнечное излучение | 360 БТЕ/ч/фут2 (1000ккал/ч/м2) | |
| 8. Тип установки | Основание средней стойки | 8. Обледенение | 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч | |
| 9.Точность поверхности | Ku: 0.5мм(R.M.S) DBS: 0.3мм(R.M.S) |
9. Ударные и вибрационные нагрузки | Антенна устойчива к тряске при транспортировке по морю, воздуху и земле | |
| 10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) | Горизонтальный 0.3Г, вертикальный 0.15Г | |||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | ||||
