Выбор места развёртывания антенны
(1) Выбор места развёртывания антенны при наземном монтаже
(2) Выбор места развёртывания антенны при монтаже на крышу Загрузить: Условия развёртывания (для монтажа антенн на крышу)

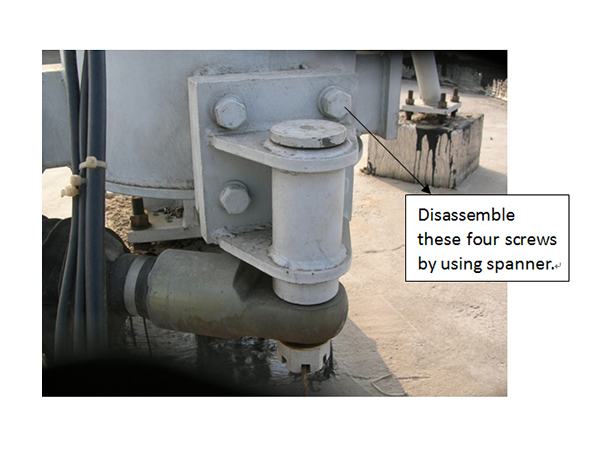

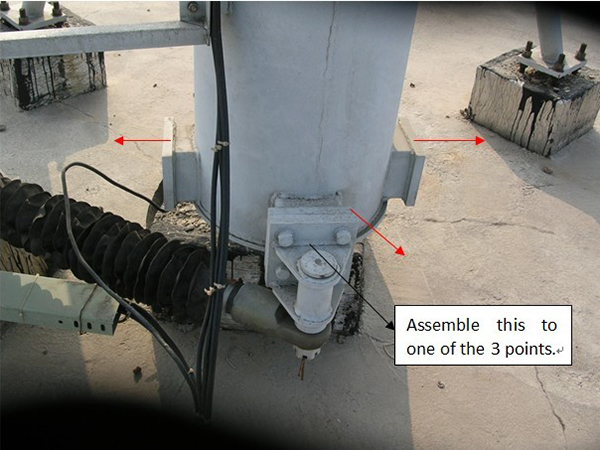

Регулировка азимута антенн (смещение сегментов)

Настройка вспомогательного зеркала антенны

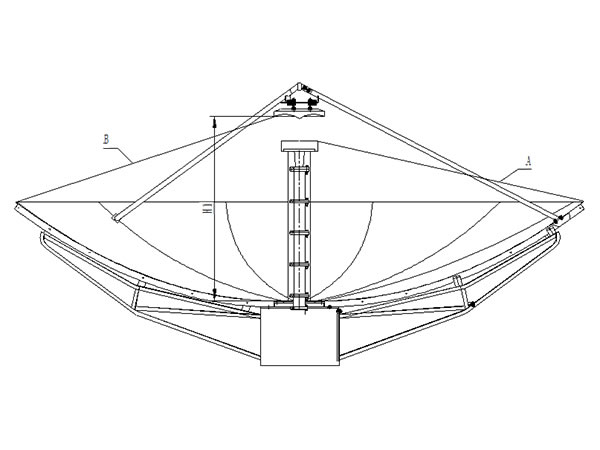

Регулировка вспомогательного зеркала антенны

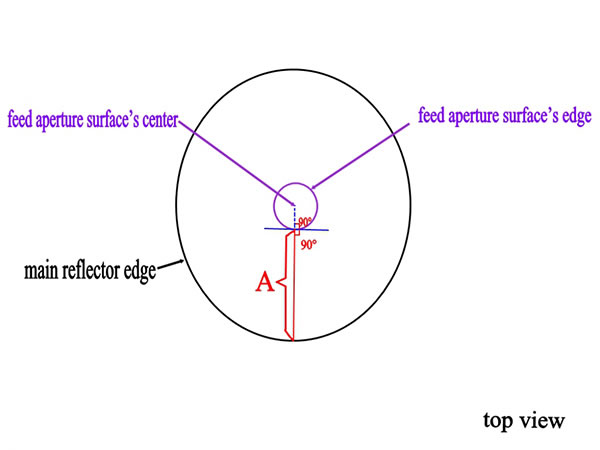

Шаг 1: Измерьте прямое расстояние от поверхности облучателя до кромки основного зеркала антенны как минимум в 4 позициях (отрезок А на изображении сверху). Убедитесь, что все измеренные отрезки одинаковы. Если их длина совпадает, значит облучатель расположен строго по центру.

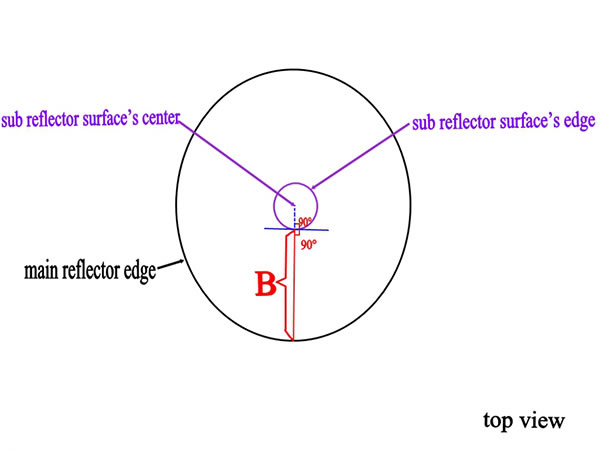

Шаг 2: Измерьте прямое расстояние от кромки вспомогательного зеркала до кромки основного зеркала антенны как минимум в 4 позициях (отрезок В на изображении сверху). Убедитесь, что все измеренные отрезки одинаковы. Если их длина совпадает, значит вспомогательное зеркало расположено строго по центру.

Действия в случае плохого качества сигнала
1. Проверьте качество монтажа спутниковой антенны
(1) Убедитесь, что антенна собрана должным образом.
(2) Проверьте качество затяжки всех болтов.
(3) Убедитесь в наличии и правильности монтажа всех установочных штифтов.
(4) Убедитесь в том, что облучатель, главное зеркало и вспомогательное зеркало расположены строго по центру по отношению друг к другу.
(5) Выполните тонкую регулировку вспомогательного зеркала для получения наилучшего сигнала.
2. Если сигнал всё еще плохой, возможно, что антенна не точно направлена на спутник или уровень боковых лепестков слишком высок. В этом случае необходимо перенаправить антенну и провести тонкую настройку.
