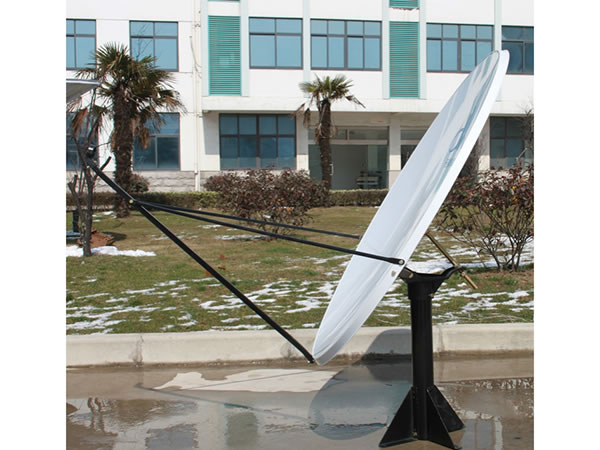

Офсетная приемная спутниковая антенна Rx, диаметр 1.2м, C, Ku-диапазон

Спутниковая антенна Rx / Спутниковая тарелка / Антенна спутниковой связи

Офсетная приемная спутниковая антенна Rx, диаметр 1.2м, C, Ku-диапазон
Офсетная приемная спутниковая антенна Rx, диаметр 1.2м, C, Ku-диапазон Офсетная приемная спутниковая антенна Rx, диаметр 1.2м, C, Ku-диапазон
Обратная связь

Характеристики
●Высокоточное зеркало из алюминия.
●Аккуратный и привлекательный дизайн, простой монтаж и настройка.
●Заводская сборка мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Высокая стабильность.

Основные компоненты: зеркало, рама, мачта, основание

Опции
●Двойная линейная поляризация / двойная круговая поляризация
●Мачта для непроникающего монтажа
●Антикоррозионная обработка поверхности стальных компонентов
●Изготовление антенны спутниковой связи по индивидуальному заказу

Технические параметры
◆Радиочастотныехарактеристики C-диапазон Ku-диапазон
Приём Передача Приём Передача
Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
Коэффициент усиления(дБи) 51.51 при 3.8 ГГц 55.15 при 6.0ГГц 61.53 при 12.5ГГц 62.32 при14.25 ГГц
КСВН 1.25:1 1.25:1 1.25:1 1.25:1
Ширина диаграммынаправленности (-3 дБ) 0.437° 0.287° 0.138° 0.126°
Шумовая температура (К) 2/4 входа фидера
2/4 входа фидера
Угол места 10° 33K/37K
42K/49K
Угол места 20° 25K/29K
36K/43K
Угол места 40° 22K/26K
32K/39K
Коэффициент шумовой добротности (угол места 20°) 34.11/33.08 дБ/K (3.8 ГГц, 30KМШУ) 41.28/41.00 дБ/K (12.5 ГГц, 70K МШУ)
Способность работать при заданной мощности
5 кВт/вход
1 кВт/вход
Фланец CPR-229 CPR-137 WR-75 WR-75
Вносимые потери 0.25/0.3 дБ 0.2/0.25 дБ 0.3/0.4 дБ 0.25/0.35 дБ
Развязка Tx/Rx ≥85 дБ ≥85 дБ
Коэффициентнаправленного действия(дБ) 1.5/0.5 дБ 1.0/0.5 дБ
Кроссполяризационная развязка
По оси ≥35 дБ ≥35 дБ
Уровень боковыхлепестков CCIR.580-6 CCIR.580-6
◆ Механические характеристики ◆ Условия эксплуатации
Тип антенны Антенна скольцевым фокусом Рабочая ветровая нагрузка (максимальная стабильность сигнала) 60 миль/ч (97 км/ч)
Наведение Моторизированное Рабочая ветровая нагрузка (пониженная стабильность сигнала) 65 миль/ч (105 км/ч)
Азимут ±90°(3 сегмента) Предельная ветровая нагрузка (антенна направлена вверх) 125 миль/ч (200 км/ч)
Угол места 5° - 90° Рабочая температура -40°C - 60°C
Угол поляризации ±90° Атмосферные осадки 100 мм/ч
Материал исполнения зеркала Алюминий(прецизионноеформование) Относительная влажность 0 - 100%
Кол-во сегментов 32 Солнечное излучение 360 БТЕ/час/кв.фут (1000 ккал/ч/м2)
Монтажное основание Мачта Обледенение 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч
Точность выполнения поверхности 0.5 мм (R.M.S) Ударные и вибрационныенагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле.
    Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
