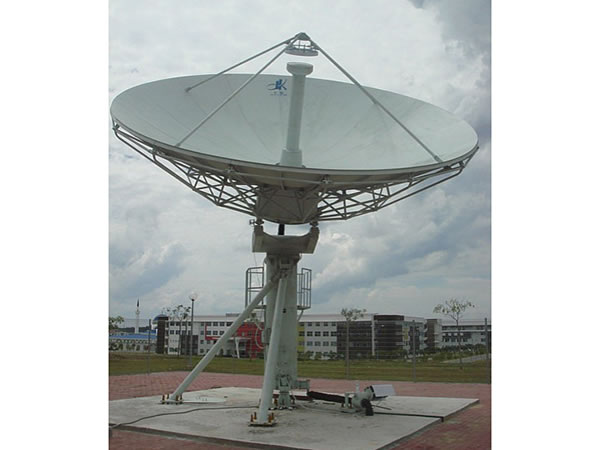

Приемная спутниковая антенна Rx, диаметр 7.3 м, C, Ku, L-диапазон

Моторизированная спутниковая антенна, Спутниковая антенна с моторизированным подвесом, Двухзеркальная антенна

Приемная спутниковая антенна Rx, диаметр 7.3 м, C, Ku, L-диапазон
Обратная связь

Характеристики
●Двухзеркальная антенна с кольцевым фокусом
●Высокая стойкость к коррозии.
●Высокоточные зеркала из алюминия.
●Аккуратный и привлекательный дизайн, простой монтаж и настройка.
●Заводская сборка фидерной системы и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Нет необходимости в наладке антенны на месте развёртывания.
●Высокая стабильность.

Основные компоненты
● Облучатель
● Зеркало
● Рама
● Опорный кронштейн
● Мачта с двухосным моторизированным подвесом
● Основание

Опции
●Двойная линейная поляризация / двойная круговая поляризация
●Двухдиапазонная фидерная система C/Ku
●Моторизированная поляризация
●Контроллер и приёмник сигналов радиомаяка
●Интеллектуальный дегидратор
●Волноводный переключатель
●Противообледенительная система
●Громоотвод
●Услуги по монтажу и наладке
●Изготовление антенны спутниковой связи по индивидуальному заказу

Технические параметры
◆ Радиочастотные характеристики C-диапазон Ku-диапазон L-диапазон
ПРИЕМ ПРИЕМ ПРИЕМ
1. Частота (ГГц) 3.625-4.2 12.25-12.75 1.1-1.5ГГц
3.4-4.2 ★ 10.95-12.75 ★
2. Коэффициент усиления (дБи) 47.71 при 3.8ГГц 57.73 при 12.5ГГц 38.08 при13ГГц
3. КСВН 1.25:1 1.3:1 1.3:1
4. Ширина диаграммы направленности(-3дБ) 0.676° 0.213° 2.05°
5. Шумовая температура антенны (K) 1/2 порт питания 1/2 порт питания 1 порт питания
10° Угол места 33K 39K
20°Угол места 28K 34K 43K
40°Угол места 24K 30K
6. Типичный коэффициент шумовой добротности при высоте 20° 30.08дБ/K (3.8ГГц, 30K МШУ) 37.56дБ/K (12.5ГГц, 70K МШУ)
7. Интерфейс сопряжения CPR-229 WR-75
8. Вносимые потери 0.2дБ 0.25дБ
9. Изоляция Tx до Rx ≥85дБ ≥85дБ
10. Коэффициент эллиптичности (дБ) 0.75дБ 1дБ
11. Частотная развязка
По направлению оси ≥30дБ ≥30дБ ≥30дБ
12. Боковой лепесток CCIR.580-6 CCIR.580-6 CCIR.580-6
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Двойной-отражательный 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) 60миль/ч(97км/ч)
2. Тип привода Моторный 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) 65миль/ч(105км/ч)
3. Азимут ±90° (3 сегмента) 3. Предельная ветровая нагрузка (антенна направлена вверх) 125миль/ч(200км/ч)
4.Угол места 5° до 90° 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до 100%
7. Количество сегментов зеркала 1 7. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Способ установки Основание средней стойки 8. Обледенение 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч
9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
