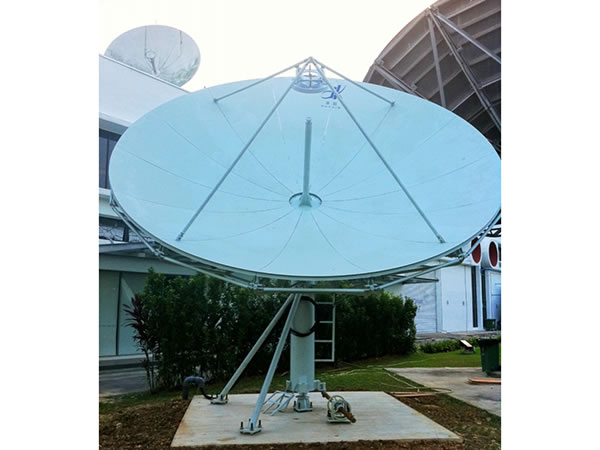

Приемная спутниковая антенна Rx, диаметр 5.36 м, C, Ku-диапазон

Двухзеркальная антенна / Параболическая антенна / Спутниковая антенна Rx

Приемная спутниковая антенна Rx, диаметр 5.36 м, C, Ku-диапазон
Обратная связь

Характеристики
●Двухзеркальная антенна с кольцевым фокусом
●Высокоточные зеркала из алюминия.
●Аккуратный и привлекательный дизайн, простой монтаж и настройка.
●Заводская сборка фидерной системы и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Нет необходимости в наладке антенны на месте развёртывания.
●Высокая стабильность.

Основные компоненты
● Облучатель
● Зеркало
● Опорный кронштейн
● Рама
● Мачта
● Основание

Опции
●Двойная линейная поляризация / двойная круговая поляризация
●Двухдиапазонная фидерная система C/Ku
●2-осный или 3-осный моторизированный подвес
●Контроллер и приёмник сигналов радиомаяка
●Интеллектуальный дегидратор
●Волноводный переключатель
●Противообледенительная система
●Громоотвод
●Антикоррозионная обработка поверхности стальных компонентов
●Услуги по монтажу и наладке
●Изготовление антенны спутниковой связи по индивидуальному заказу

Технические параметры
◆Радиочастотныехарактеристики C-диапазон Ku-диапазон
Приём Приём
Частота (ГГц) 3.625-4.2 12.25-12.75

3.4-4.2 ★ 10.95-12.75 ★
Коэффициент усиления(дБи) 45.03 при 3.8 ГГц 55.05 при 12.5 ГГц
КСВН 1.25:1 1.3:1
Ширина диаграммынаправленности (-3 дБ) 0.921° 0.290°
Шумовая температура (К) 1/2 входа фидера 1/2 входа фидера
Угол места 10° 34K 40K
Угол места 20° 29K 35K
Угол места 40° 25K 31K
Коэффициент шумовой добротности (угол места 20°) 27.32 дБ/K (3.8 ГГц, 30K МШУ) 34.84 дБ/K (12.5 ГГц, 70KМШУ)
Фланец CPR-229 WR-75
Вносимые потери 0.2 дБ 0.25 дБ
Развязка Tx/Rx ≥85 дБ ≥85 дБ
Коэффициентнаправленногодействия (дБ) 0.75 дБ 1 дБ
Кроссполяризационнаяразвязка

По оси ≥30 дБ ≥30 дБ
Уровень боковыхлепестков CCIR.580-6 CCIR.580-6
◆ Механические характеристики ◆ Условия эксплуатации
Тип антенны Двухзеркальная Рабочая ветровая нагрузка (максимальная стабильность сигнала) 45 миль/ч (72 км/ч)
Наведение Ручное / моторизированное Рабочая ветровая нагрузка (пониженная стабильность сигнала) 60 миль/ч (97 км/ч)
Азимут ±85°(3 сегмента) / ±90°(2 сегмента) Предельная ветровая нагрузка (антенна направлена вверх) 125 миль/ч (200 км/ч)
Угол места 5° - 90° Рабочая температура -40°C - 60°C
Угол поляризации ±90° Атмосферные осадки 100 мм/ч
Материал исполнения зеркала Алюминий (прецизионное формование) Относительная влажность 0 - 100%
Кол-во сегментов 14 Солнечное излучение 360 БТЕ/час/кв.фут (1000 ккал/ч/м2)
Монтажное основание Мачта Обледенение 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч


Ударные ивибрационныенагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле.
    Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.

В качестве производителя Зеркал спутниковых антенн , созданных в 1985 году, HUAXIN может предоставить заказчикам полную линейку Зеркал спутниковых антенн, включая Зеркала спутниковых антенн VSAT из алюминия ,Зеркала спутниковых антенн VSAT из углеволокна,Зеркала для антенн метеорологических радиолокаторов. диаметр 3.7м ,Зеркала для антенн,метеорологических радиолокаторов. диаметр4.3 м ,Зеркала для антенн метеорологических радиолокаторов. диаметр 4.5м.
