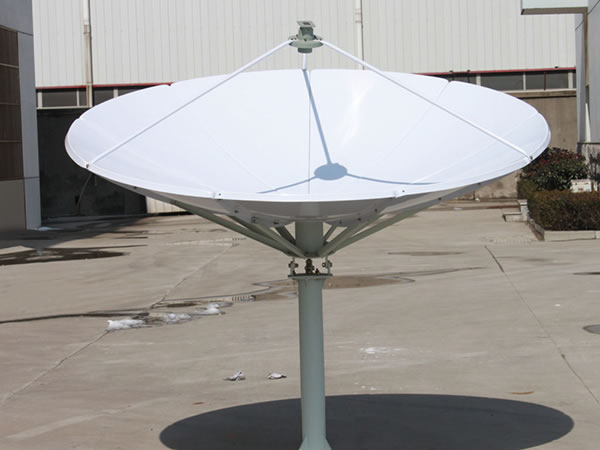

Приемная спутниковая антенна Rx, диаметр 2.2 м, C, Ku, S-диапазон

Спутниковая антенна Rx / Прямофокусная спутниковая антенна / Антенна диапазонов С и Ku

Приемная спутниковая антенна Rx, диаметр 2.2 м, C, Ku, S-диапазон
Обратная связь

Характеристики
●Высокоточное зеркало из алюминия.
●Аккуратный и привлекательный дизайн, простой монтаж и настройка.
●Заводская сборка мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Высокая стабильность.

Основные компоненты
● Облучатель
● Зеркало
● Опорный кронштейн
● Рама
● Мачта
● Основание

Опции
●Двойная линейная поляризация / двойная круговая поляризация
●Мачта для непроникающего монтажа
●Антикоррозионная обработка поверхности стальных компонентов
●Изготовление антенны спутниковой связи по индивидуальному заказу

Технические параметры
◆ Радиочастотные параметры C-диапазон Ku-диапазон S-диапазон
ПРИЕМ ПЕРЕДАЧА ПРИЕМ
1. Частота (ГГц) 3.625-4.2 12.25-12.75 2.2-2.6
3.4-4.2 ★ 10.95-12.75 ★
2. Коэффициент усиления (дБи) 37.30 при 3.8ГГц 47.32 при 12.5ГГц ≥31
3. КСВН 1.3:1 1.3:1 ≤1.8:1
4. Ширина диаграммы направленности(-3дБ) 2.243° 0.708°
Ширина луча на уровне половинной мощности ≤3.7°
5. Шумовая температура антенны (K) 1/2 порт питания 1/2 порт питания
10°Угол места 37K 42K
20°Угол места 32K 37K
40°Угол места 28K 33K
6. Типичный коэффициент шумовой добротности при высоте 20° 19.37дБ/K(3.8ГГц, 30K МШУ) 27.02дБ/K(12.5ГГц, 70K МШУ)
7. Интерфейс сопряжения CPR-229 WR-75 N/SMA
8. Вносимые потери 0.15дБ 0.2дБ 0.2/0.15дБ
(не включая потери вставления кабеля)
9. Коэффициент эллиптичности (дБ) 0.75дБ 1дБ ≤2дБ
10. Частотная развязка
По направлению оси ≥30дБ ≥30дБ 19дБ
11. Боковой лепесток CCIR.580-6 CCIR.580-6 CCIR.580-6
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Прямофокусный 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) 45миль/ч(72км/ч)
2. Тип привода Ручной 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) 60миль/ч(97км/ч)
3. Азимут 0 до360° 3. Предельная ветровая нагрузка (антенна направлена вверх) 125миль/ч(200км/ч)
4.Угол места 5° до 90° 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100 мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до 100%
7. Способ установки 9 7. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Точность поверхности Установка на мачте 8. Обледенение 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч
9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
