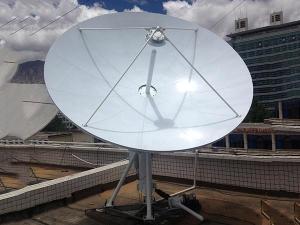

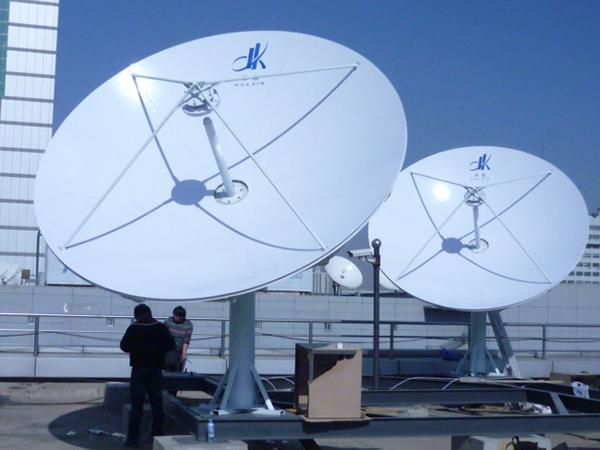

Спутниковая антенна RxTx, диаметр 3.7м, DBS, X-диапазон

Спутниковая антенна RxTx, диаметр 3.7м, DBS, X-диапазон
Спутниковая антенна RxTx, диаметр 3.7м, DBS, X-диапазон Спутниковая антенна RxTx, диаметр 3.7м, DBS, X-диапазон Спутниковая антенна RxTx, диаметр 3.7м, DBS, X-диапазон Спутниковая антенна RxTx, диаметр 3.7м, DBS, X-диапазон
Обратная связь

Характеристики:
▪ Двухзеркальная антенна с кольцевым фокусом
▪ Основное зеркало из алюминия и высокоточное вспомогательное зеркало ▪ Высокий коэффициент усиления и отличный уровень боковых лепестка
▪ Заводская система питания и быстрая установка благодаря удобному основанию стойки.
▪ Отсутствуют монтажные требования к точности совмещения
▪ Устойчивость к коррозии
▪ Превосходная стабильность

Спецификации
◆ Радиочастотные характеристики DBS-диапазон X-диапазон
ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА
1. Частота (ГГц) 10.95-12.75 17.3-18.4 7.25 - 7.75 ГГЦ 7.90 - 8.40 ГГЦ
2. Коэффициент усиления (дБи) 50.6 при 11.85ГГЦ 54.4 при 17.85ГГЦ 47 при 7.5ГГЦ LP 47.8 при 8.15ГГЦ LP
3. КСВН 1.25:1 1.25:1 1.25:1 1.25:1
4. Ширина диаграммы направленности(-3дБ) 0.44° 0.28° 0.68° 0.62°
5. Шумовая температура антенны (K)
10°Угол места 69K 58K
20°Угол места 61K 52K
40°Угол места 56K 46K
6. Типичный коэффициент шумовой добротности при высоте 20° 31дБ/K (11.85ГГц, 70K МШУ) 29.2дБ/K (7.5ГГц, 180K МШУ)
7. Возможность работы при заданной мощности 1кВт 1кВт
8. Интерфейс сопряжения WR-75 WR-75 WR-137 WR-112
9. Вносимые потери 0.25дБ 0.25дБ 0.3дБ 0.3дБ
10. Изоляция Rx доTx ≥85дБ
11. Коэффициент эллиптичности (дБ) / /
12. Частотная развязка
По направлению оси ≥35дБ
13. Боковой лепесток 90% пикового значения соответствует указанным ниже рабочим параметрам, превышение менее 3дБ, соответствует ITU_R.S580-5.
29-25lg(θ) дБи （1°≤θ≤20°）
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Двойное-зеркало 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) 60миль/ч(97км/ч)
2. Тип привода Ручной 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) 65миль(105км/ч)
3. Азимут 0 до 360° 3. Предельная ветровая нагрузка (антенна направлена вверх) 125миль/ч(200км/ч)
4.Угол места 5° до 90° 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до 100%
7. Количество сегментов зеркала 8 7. Солнечное излучение 360БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Тип установки Основание средней стойки 8. Обледенение 25ммпо всей поверхности или13мм по всей поверхности при порывах ветра с силой 130км/ч
9. Точность поверхности X:0.5мм(R.M.S) DBS:0.3мм(R.M.S) 9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
