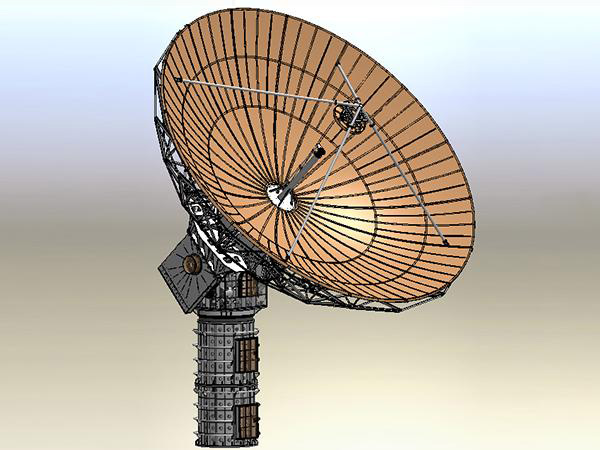

Поворотная спутниковая антенна RxTx, диаметр 9.0м, Ka-диапазон

Поворотная спутниковая антенна RxTx, диаметр 9.0м, Ka-диапазон
Обратная связь

Характеристики:
▪ Двухзеркальная антенна с кольцевым фокусом
▪ Основное зеркало из алюминия и высокоточное вспомогательное зеркало
▪ Высокий коэффициент усиления и отличный уровень боковых лепестка
▪ Заводская система питания и быстрая установка благодаря удобному основанию стойки.
▪Отсутствуют монтажные требования к точности совмещения
▪ Устойчивость к коррозии
▪ Превосходная стабильность

Спецификации
◆ Радиочастотные характеристики Ka -диапазон
ПРИЕМ ПЕРЕДАЧА
1. Частота (ГГц) 17.8-20.2 28-30
2. Коэффициент усиления (дБи) 62.9 при 19ГГц 66.8 при 29ГГц
3. КСВН 1.3:1 1.3:1
4. Ширина диаграммы направленности(-3дБ) 0.1° 0.07°
5. Шумовая температура антенны (K)
10°Угол места 95k
20°Угол места 85k
40°Угол места 76k
6. Типичный коэффициент шумовой добротности при высоте 20° Включая МШУ: 38.8дБ/K
Не включая МШУ; 41.8дБ/K (19ГГц, 170K МШУ)
7. Возможность работы при заданной мощности / 1кВт
9. Вносимые потери WR42 WR28
10. Изоляция Rx доTx 0.5дБ 0.8дБ
11. Коэффициент эллиптичности (дБ) ≥85дБ
12.Частотная развязка ≤1.5дБ（по направлению оси）
По направлению оси
13. Боковой лепесток ≥35дБ
9. Вносимые потери 90% пикового значения соответствует указанным ниже рабочим параметрам, превышение менее 3дБ, соответствует ITU_R.S580-5.
29-25lg(θ) дБи （1°≤θ≤20°）
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Кольцевой фокус 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) 60миль/ч(97км/ч)
2. Тип привода Моторный 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) 65миль/ч(105км/ч)
3. Азимут ±175° 3. Предельная ветровая нагрузка (антенна направлена вверх) 125миль/ч(200км/ч)
4.Угол места 5°~90° 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до 100%
7. Количество сегментов зеркала 16 7. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Тип установки Основание средней стойки (поворотное) 8. Обледенение 25 мм по всей поверхности или 13 мм по всей поверхности при порывах ветра с силой 130км/ч
9. Точность поверхности 0.3мм (R.M.S) 9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
