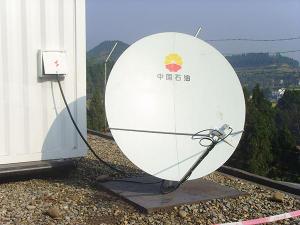

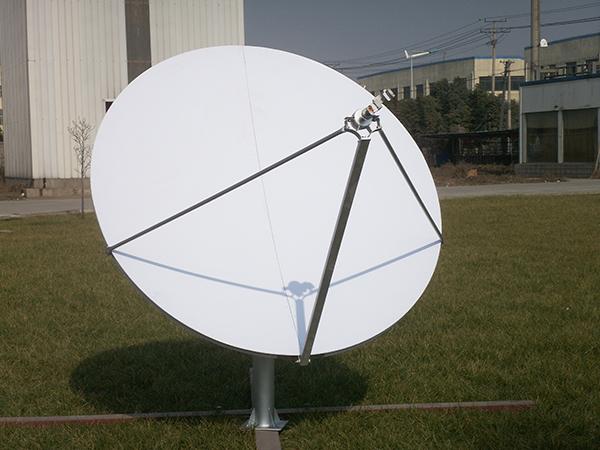

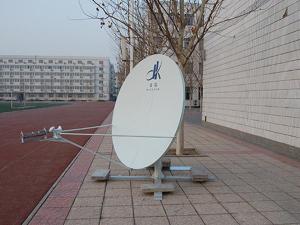

Спутниковая антенна, диаметр 1.8м, особый Ku-диапазон

Спутниковая антенна, диаметр 1.8м, особый Ku-диапазон
Спутниковая антенна, диаметр 1.8м, особый Ku-диапазон Спутниковая антенна, диаметр 1.8м, особый Ku-диапазон Спутниковая антенна, диаметр 1.8м, особый Ku-диапазон
Обратная связь

Характеристики
▪ Высокий коэффициент усиления и отличный уровень боковых лепестка
▪ Заводская система питания и быстрая установка благодаря удобному основанию стойки.
▪Отсутствуют монтажные требования к точности совмещения
▪ Устойчивость к коррозии
▪ Превосходная стабильность

Спецификации
◆ Радиочастотные характеристики Особый Ku-диапазон
ПРИЕМ ПЕРЕДАЧА
1. Частота (ГГц) 11.2-11.45 13-13.25
2. Коэффициент усиления (дБи) 44.86 при 11.ГГц 45.78 при 13ГГц
3. КСВН 1.25:1 1.25:1
4.Ширина диаграммы направленности (-3dB) 0.958 0.833°
5. Шумовая температура антенны (K) 2 порта питания
10°Угол места 69K
20°Угол места 61K
40°Угол места 56K
6. Типичный коэффициент шумовой добротности при высоте 20° 24.17дБ/K (11.3ГГц, 70K МШУ)
7. Возможность работы при заданной мощности 1кВт/порт
8. Интерфейс сопряжения WR-75 WR-75
9. Вносимые потери 0.25дБ 0.3дБ
10. Изоляция Rx до Tx ≥85дБ
11. Частотная развязка
По направлению оси ≥35дБ
12. Боковой лепесток CCIR.580-6
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Офсетный 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) 45миль/ч (72км/ч)
2. Тип привода Ручной 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) 60миль/ч(97км/ч)
3. Азимут 0 до 360° 3. Предельная ветровая нагрузка (антенна направлена вверх) 125миль/ч (200км/ч)
4.Угол места 10° до 90° 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до 100%
7. Количество сегментов зеркала 2 7. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Тип установки Треножный штатив 8. Обледенение 25мм по всей поверхности или13мм по всей поверхности при порывах ветра с силой 130км/ч
9. Точность поверхности 0.5мм(R.M.S) 9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10.Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3 Г, вертикальный 0.15 Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
