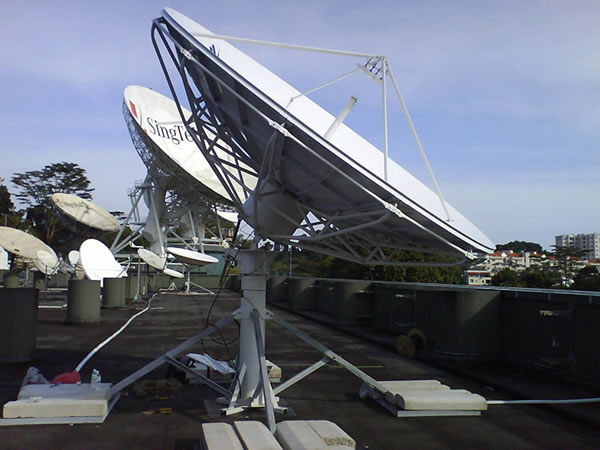

Спутниковая антеннаRxTx, диаметр 4.5м, C, Ku-диапазон

Антенна с Ku-диапазоном / Антенна VSAT / Антенна с кольцевым фокусом

Спутниковая антеннаRxTx, диаметр 4.5м, C, Ku-диапазон
Спутниковая антеннаRxTx, диаметр 4.5м, C, Ku-диапазон Спутниковая антеннаRxTx, диаметр 4.5м, C, Ku-диапазон Спутниковая антеннаRxTx, диаметр 4.5м, C, Ku-диапазон Спутниковая антеннаRxTx, диаметр 4.5м, C, Ku-диапазон
Обратная связь

Характеристики
●Двухзеркальная антенна с кольцевым фокусом.
●Высокоточные зеркала из алюминия.
●Высокий коэффициент усиления и низкий уровень боковых лепестков.
●Заводская сборка облучателя и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Не требуется наладки на месте развёртывания.
●Высокая стойкость к коррозии.
●Высокая стабильность.

Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало
● Рама
● Поворотный узел
● Мачта
● Основание

Опции
● Круговая поляризация / двойная линейная поляризация / двойная круговая поляризация
● Мачта для непроникающего монтажа
● Держатель усилителя
● 2-осный или 3-осный моторизированный подвес
● Контроллер и приёмник сигналов радиомаяка
● Дегидратор
● Громоотвод
● Противообледенительная система
● Услуги по монтажу, наладке и подключению к сети
● Антикоррозионная обработка поверхности стальных компонентов
● Изготовление антенны спутниковой связи по индивидуальному заказу

Технические параметры
◆Радиочастотныехарактеристики C-диапазон Ku-диапазон
Приём Передача Приём Передача
Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
Коэффициент усиления(дБи) 43.51 при 3.8 ГГц 47.16 при 6.0ГГц 53.53 при 12.5ГГц 54.32 при14.25 ГГц
КСВН 1.25:1 1.25:1 1.25:1 1.25:1
Ширина диаграммынаправленности (-3 дБ) 1.097° 0.721° 0.346° 0.316°
Шумовая температура (К) 2 входа фидера
2 входа фидера
Угол места 10° 36K
45K
Угол места 20° 29K
40K
Угол места 40° 24K
36K
Коэффициент шумовой добротности (угол места 20°) 25.80 дБ/K (3.8 ГГц, 30K МШУ) 33.12 дБ/K (12.5 ГГц, 70K МШУ)
Способность работать при заданной мощности
5 кВт/вход
1 кВт/вход
Фланец CPR-229 CPR-137 WR-75 WR-75
Вносимые потери 0.25 дБ 0.2 дБ 0.3 дБ 0.25 дБ
Развязка Tx/Rx ≥85 дБ ≥85 дБ
Коэффициентнаправленного действия(дБ) 1.5 дБ 1.0 дБ

Кроссполяризационнаяразвязка



По оси ≥35 дБ ≥35 дБ
Уровень боковыхлепестков CCIR.580-6 CCIR.580-6
◆ Механические характеристики ◆ Условия эксплуатации
Тип антенны Антенна скольцевым фокусом Рабочая ветровая нагрузка (максимальная стабильность сигнала) 60 миль/ч (97 км/ч)
Наведение Ручное /моторизированное Рабочая ветровая нагрузка (пониженная стабильность сигнала) 65 миль/ч (105 км/ч)
Азимут 0 - 360° / ±90°(2сегмента) Предельная ветровая нагрузка (антенна направлена вверх) 125 миль/ч (200 км/ч)
Угол места 10°- 90°/ 5°- 90° Рабочая температура -40°C - 60°C
Угол поляризации ±90° Атмосферные осадки 100 мм/ч
Материал исполнения зеркала Алюминий(прецизионноеформование) Относительная влажность 0 - 100%
Кол-во сегментов 12 Солнечное излучение 360 БТЕ/час/кв.фут (1000 ккал/ч/м2)
Монтажное основание Мачта Обледенение 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч
Точность выполнения поверхности 0.5 мм (R.M.S) Ударные и вибрационныенагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле.
    Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
