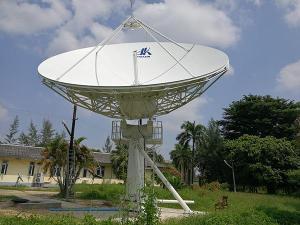

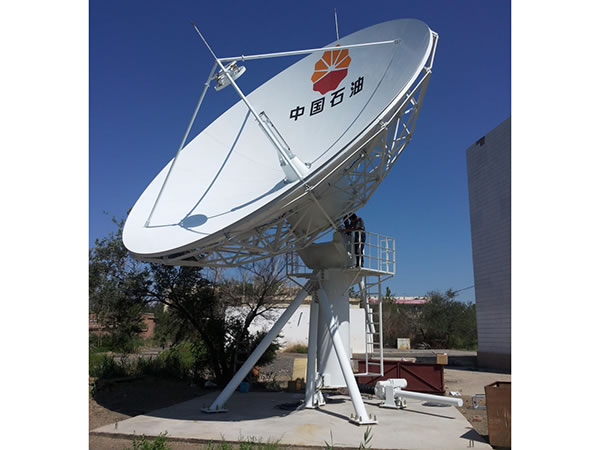

Спутниковая антенна RxTx, диаметр 9.0 м, C, Ku-диапазон
Антенна с Ku-диапазоном / Антенна VSAT / Антенна с кольцевым фокусом
Характеристики
●Двухзеркальная антенна с кольцевым фокусом.
●Высокоточные зеркала из алюминия.
●Высокий коэффициент усиления и низкий уровень боковых лепестков.
●Заводская сборка облучателя и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Не требуется наладки на месте развёртывания.
●Высокая стойкость к коррозии.
●Высокая стабильность.
Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT
Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало
● Рама
● Поворотный узел
● Мачта с двухосным моторизированным подвесом
● Основание
Опции
● Круговая поляризация / двойная линейная поляризация / двойная круговая поляризация
● Мачта для непроникающего монтажа
● Держатель усилителя
● 2-осный или 3-осный моторизированный подвес
● Контроллер и приёмник сигналов радиомаяка
● Дегидратор
● Громоотвод
● Противообледенительная система
● Услуги по монтажу, наладке и подключению к сети
● Антикоррозионная обработка поверхности стальных компонентов
● Изготовление антенны спутниковой связи по индивидуальному заказу
| ◆Радиочастотныехарактеристики | C-диапазон | Ku-диапазон | ||
| Приём | Передача | Приём | Передача | |
| Частота (ГГц) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| |
3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ |
| Коэффициент усиления(дБи) | 49.53 при 3.8 ГГц | 53.18 при 6.0ГГц | 59.55 при 12.5ГГц | 60.34 при14.25 ГГц |
| КСВН | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| Ширина диаграммынаправленности (-3 дБ) | 0.548° | 0.360° | 0.173° | 0.158° |
| Шумовая температура (К) | 2/4 входа фидера | |
2/4 входа фидера | |
| Угол места 10° | 34K/37K | |
43K/50K | |
| Угол места 20° | 26K/30K | |
37K/44K | |
| Угол места 40° | 23K/26K | |
33K/40K | |
| Коэффициент шумовой добротности (угол места 20°) | 32.05/31.75 дБ/K (3.8 ГГц, 30KМШУ) | 39.26/38.98 дБ/K (12.5 ГГц, 70K МШУ) | ||
| Способность работать при заданной мощности | |
5 кВт/вход | |
1 кВт/вход |
| Фланец | CPR-229 | CPR-137 | WR-75 | WR-75 |
| Вносимые потери | 0.25/0.3 дБ | 0.2/0.25 дБ | 0.3/0.4 дБ | 0.25/0.35 дБ |
| Развязка Tx/Rx | ≥85 дБ | ≥85 дБ | ||
| Коэффициентнаправленного действия(дБ) | 1.5/0.5 дБ | 1.0/0.5 дБ | |
|
| Кроссполяризационнаяразвязка | |
|
|
|
| По оси | ≥35 дБ | ≥35 дБ | ||
| Уровень боковыхлепестков | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Антенна скольцевым фокусом | Рабочая ветровая нагрузка (максимальная стабильность сигнала) | 60 миль/ч (97 км/ч) | |
| Наведение | Моторизированное | Рабочая ветровая нагрузка (пониженная стабильность сигнала) | 65 миль/ч (105 км/ч) | |
| Азимут | ±95°(2 сегмента) | Предельная ветровая нагрузка (антенна направлена вверх) | 125 миль/ч (200 км/ч) | |
| Угол места | 5° - 90° | Рабочая температура | -40°C - 60°C | |
| Угол поляризации | ±90° | Атмосферные осадки | 100 мм/ч | |
| Материал исполнения зеркала | Алюминий(прецизионноеформование) | Относительная влажность | 0 - 100% | |
| Кол-во сегментов | 16 | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Монтажное основание | Мачта | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | |
| Точность выполнения поверхности | 0.5 мм (R.M.S) | Ударные и вибрационныенагрузки | Антенна устойчива к тряске при транспортировке по морю, воздуху и земле. | |
| Сейсмические нагрузки (сохранение работоспособности при эксплуатации) | Горизонтальный 0.3Г, вертикальный 0.15Г | |||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | ||||
