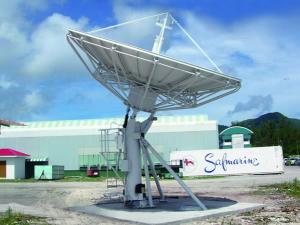

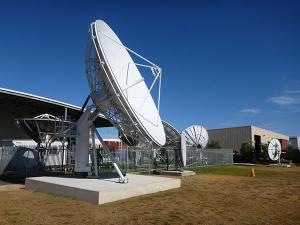

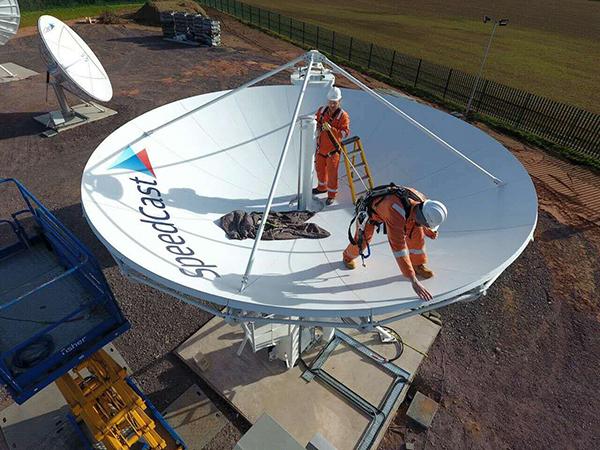

Спутниковая антенна RxTx, диаметр 6.2м, C, Ku-диапазон

Спутниковая антенна RxTx, Спутниковая антенна с электроприводом, Моторизированная спутниковая антенна

Спутниковая антенна RxTx, диаметр 6.2м, C, Ku-диапазон
Спутниковая антенна RxTx, диаметр 6.2м, C, Ku-диапазон Спутниковая антенна RxTx, диаметр 6.2м, C, Ku-диапазон Спутниковая антенна RxTx, диаметр 6.2м, C, Ku-диапазон Спутниковая антенна RxTx, диаметр 6.2м, C, Ku-диапазон
Обратная связь

Характеристики
●Двухзеркальная антенна с кольцевым фокусом.
●Высокоточные зеркала из алюминия.
●Высокий коэффициент усиления и низкий уровень боковых лепестков.
●Заводская сборка облучателя и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Не требуется наладки на месте развёртывания.
●Высокая стойкость к коррозии.
●Высокая стабильность.

Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало
● Рама
● Поворотный узел
● Мачта с двухосным моторизированным подвесом
● Основание

Опции
● Круговая поляризация / двойная линейная поляризация / двойная круговая поляризация
● Держатель усилителя
● Моторизированная поляризация
● Контроллер и приёмник сигналов радиомаяка
● Дегидратор
● Волноводный переключатель
● Громоотвод
● Противообледенительная система
● Услуги по монтажу, наладке и подключению к сети
● Антикоррозионная обработка поверхности стальных компонентов
● Изготовление антенны спутниковой связи по индивидуальному заказу

Технические параметры

◆ Радиочастотныехарактеристики C-диапазон Ku-диапазон
Приём Передача Приём Передача
Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
Коэффициент усиления(дБи) 46.30 при 3.8 ГГц 49.94 при 6.0ГГц 56.32 при 12.5ГГц 57.11 при14.25 ГГц
КСВН 1.25:1 1.25:1 1.25:1 1.25:1
Ширина диаграммынаправленности (-3 дБ) 0.796° 0.523° 0.251° 0.229°
Шумовая температура (К) 2/4 входа фидера 2/4 входа фидера
Угол места 10° 34K/39K 44K/52K
Угол места 20° 27K/32K 39K/47K
Угол места 40° 24K/29K 35K/43K
Коэффициент шумовой добротности (угол места 20°) 28.74/28.37 дБ/K (3.8 ГГц, 30KМШУ) 35.94/35.63 дБ/K (12.5 ГГц, 70K МШУ)
Способность работать при заданной мощности 5 кВт/вход 1 кВт/вход
Фланец CPR-229 CPR-137 WR-75 WR-75
Вносимые потери 0.25/0.3 дБ 0.2/0.25 дБ 0.3/0.4 дБ 0.25/0.35 дБ
Развязка Tx/Rx ≥85 дБ ≥85 дБ
Коэффициентнаправленного действия(дБ) 1.5/0.5 дБ 1.0/0.5 дБ
Кроссполяризационнаяразвязка
По оси ≥35 дБ ≥35 дБ
Уровень боковых лепестков CCIR.580-6 CCIR.580-6
◆ Механические характеристики ◆ Условия эксплуатации
Тип антенны Антенна скольцевым фокусом Рабочая ветровая нагрузка (максимальная стабильность сигнала) 60 миль/ч (97 км/ч)
Наведение Моторизированное Рабочая ветровая нагрузка (пониженная стабильность сигнала) 65 миль/ч (105 км/ч)
Азимут ±90°(2 сегмента) Предельная ветровая нагрузка (антенна направлена вверх) 125 миль/ч (200 км/ч)
Угол места 5° - 90° Рабочая температура -40°C - 60°C
Угол поляризации ±90° Атмосферные осадки 100 мм/ч
Материал исполнения зеркала Алюминий(прецизионноеформование) Относительная влажность 0 - 100%
Кол-во сегментов 16 Солнечное излучение 360 БТЕ/час/кв.фут (1000 ккал/ч/м2)
Монтажное основание Мачта Обледенение 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч
Точность выполнения поверхности 0.5 мм (R.M.S) Ударные и вибрационныенагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле.
    Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.

HUAXIN является сертифицированным производителем спутниковых антенн  в Китае. Наша компания в основном занимается производством и продажей Дуплексных фильтров,Частотно-разделительных фильтров ,Антенно-фидерных устройств ,Блоков частотной развязки,Антенных сумматоров,Складных автомобильных спутниковых антенн из углеволокна ,Приёмных спутниковых антенн L-диапазона, диаметр 7,3 м и т.д.
Если вы хотите узнать больше о наших продуктах и услугах, свяжитесь с нами. Мы надеемся на сотрудничество с вами. Спасибо!.
