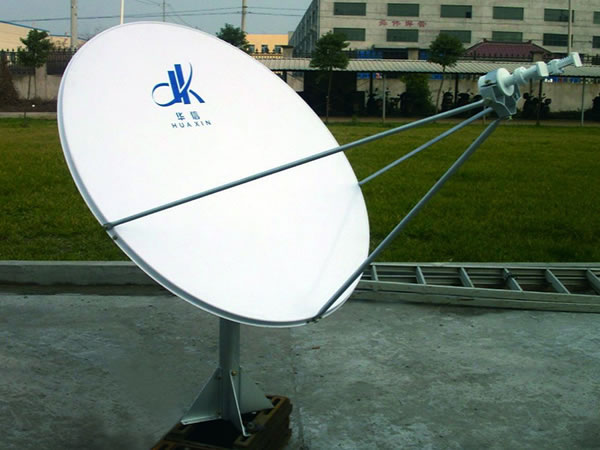

Офсетная спутниковая антенна, диаметр 1.2 м C, Ku, Ka- диапазон

Приёмо-передающая спутниковая антенна / Антенна RxTx / Спутниковая тарелка

Офсетная спутниковая антенна, диаметр 1.2 м C, Ku, Ka- диапазон
Обратная связь

Характеристики
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Заводская сборка облучателя и мачты позволяет ускорить процесс монтажа спутниковой антенны.
● Высокая стойкость к коррозии.
● Высокая стабильность.

Опции
● Мачта для непроникающего монтажа
● Держатель усилителя
● Противообледенительная система
● Антикоррозионная обработка поверхности стальных компонентов
● Изготовление антенны спутниковой связи по индивидуальному заказу

Основные компоненты
Ÿ● Облучатель
Ÿ● Поляризационный селектор и фильтр
Ÿ● Рама
Ÿ● Мачта
Ÿ● Основание
Ÿ● Зеркало

Сертификаты
Ÿ● ASIASAT
Ÿ● APT
Ÿ● CHINA SATCOM
Ÿ● SINOSAT
Ÿ● INTELSAT
Ÿ● EUTELSAT

Технические параметры
◆Радиочастотные параметры C-диапазон Ku-диапазон Ka-диапазон
ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА
1. Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5 17.8-20.2 28-30
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Коэффициент усиления (дБи) 32.03 при 3.8ГГц 35.68 при 6.0ГГц 42.05 при 12.5ГГц 42.84 при 14.25ГГц 45 при 1 ГГц 49.2 при 29ГГц
3. КСВН 1.25:1 1.25:1 1.25:1 1.25:1 1.3:1 1.3:1
4. Ширина диаграммы направленности(-3дБ) 4.113° 2.703° 1.297° 1.185° 0.87° 0.55°
5. Шумовая температура антенны (K) 2 порт питания 2 порт питания
10°Угол места 38K 44K 95K
20°Угол места 31K 39K 85K
40°Угол места 25K 35K 76K
6. Типичный коэффициент шумовой добротности при высоте 20° 14.18дБ/K (3.8ГГц,30K МШУ) 21.68дБ/K (12.5ГГц, 70K МШУ) 19.1дБ/K (19ГГц, 170K МШУ)
7. Возможность работы при заданной мощности 5кВт/порт 1кВт/порт 1кВт
8. Интерфейс сопряжения CPR-229 CPR-137 WR- 5 WR-75 WR42 WR28
9. Вносимые потери 0.2дБ 0.15дБ 0.25дБ 0.2дБ 0.5дБ 0.8дБ
10. Изоляция Rx доTx ≥85дБ ≥85дБ ≥85дБ
11. Частотная развязка
По направлению оси ≥35дБ ≥35дБ /
12. Боковой лепесток CCIR.580-6 CCIR.580-6 CCIR.580-6
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Офсетный 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) 45миль/ч(72км/ч)
2. Тип привода Ручной 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) 60миль/ч(97км/ч)
3. Азимут 0 до 360° 3. Предельная ветровая нагрузка (антенна направлена вверх) 125миль/ч(200км/)
4.Угол места 10° до 90° 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до 100%
7. Количество сегментов зеркала 1 5. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Способ установки Установка на мачте 6. Обледенение 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч
9. Точность поверхности C/Ku: 0.5мм(R.M.S)
Ka: 0.3мм(R.M.S) 		9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
