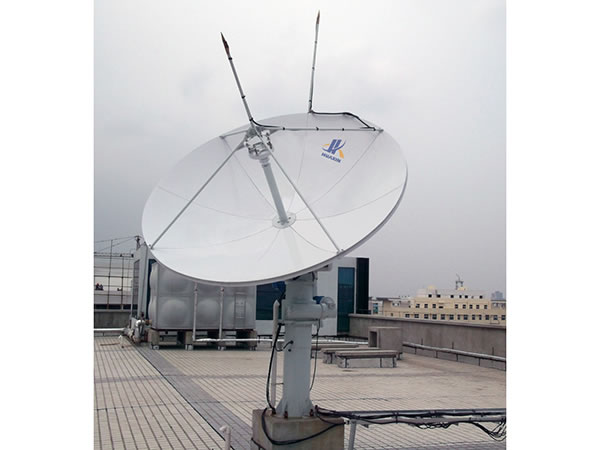

Поворотная спутниковая антенна, диаметр 3.0м, C, Ku, Ka-диапазон
Поворотная спутниковая антенна, диаметр 3.0м, C, Ku, Ka-диапазон Поворотная спутниковая антенна, диаметр 3.0м, C, Ku, Ka-диапазон
Обратная связь

Характеристики
●Двухзеркальная антенна с кольцевым фокусом.
●Высокоточные зеркала из алюминия.
●Высокий коэффициент усиления и низкий уровень боковых лепестков.
●Заводская сборка облучателя и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Высокая стойкость к коррозии.
●Высокая стабильность.

Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало
● Рама
● Поворотный узел
● Мачта с двухосным моторизированным подвесом
● Основание

Опции
● Круговая поляризация
● Моторизированная поляризация
● Мачта для непроникающего монтажа
● Держатель усилителя
● Контроллер и приёмник сигналов радиомаяка
● Громоотвод
● Противообледенительная система
● Услуги по монтажу, наладке и подключению к сети
● Антикоррозионная обработка поверхности стальных компонентов
● Изготовление антенны спутниковой связи по индивидуальному заказу

Технические параметры
◆ Радиочастотные параметры C-диапазон Ku-диапазон Ka-диапазон
ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА
1. Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5 17.8-20.2 28-30
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Коэффициент усиления (дБи) 39.99 при 3.8ГГц 43.64 при 6.0ГГц 50.01 при 12.5ГГц 50.8 при 14.25ГГц 53.6при 19Ггц 57.4при 29ГГц
3. КСВН 1.25:1 1.25:1 1.25:1 1.25:1 1.3:1 1.3:1
4. Ширина диаграммы направленности(-3дБ) 1.645° 1.081° 0.519° 0.474° 0.32° 0.21°
5. Шумовая температура антенны (K) 2порт питания 2порт питания
10°Угол места 38K 43K 95K
20°Угол места 31K 38K 85K
40°Угол места 26K 34K 76K
6. Типичный коэффициент шумовой добротности при высоте 20° 22.14дБ/K (3.8ГГц, 30KМШУ) 29.68дБ/K (12.5ГГц, 70KМШУ) 29дБ/K (20.4ГГц, 170KМШУ)
7. Возможность работы при заданной мощности 5кВт/порт 1кВт/порт 1кВт
8. Интерфейс сопряжения CPR-229 CPR-137 WR-75 WR-75 WR42 WR28
9. Вносимые потери 0.25дБ 0.2дБ 0.25дБ 0.25дБ 0.5дБ 0.8дБ
10. Изоляция Rx доTx ≥85дБ ≥85дБ ≥85дБ
11. Коэффициент эллиптичности (дБ) 1.5дБ 1.0дБ ≤1.5дБ（по направлению оси）
12. Частотная развязка
По направлению оси ≥35дБ ≥35дБ ≥35дБ
13. Боковой лепесток CCIR.580-6 CCIR.580-6 90% пикового значения соответствует указанным ниже рабочим параметрам, превышение менее 3дБ, соответствует ITU_R.S580-5.
29-25lg(θ) дБи （1°≤θ≤20°）
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Кольцевой фокус 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) 60миль/ч(97км/ч)
2. Тип привода Моторный 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) 65миль/ч(105км/ч)
3. Азимут ±120° 3. Предельная ветровая нагрузка (антенна направлена вверх) 125миль/ч(200км/ч)
4.Угол места 5° до 90° 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до100%
7. Количество сегментов зеркала 8 7. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Способ установки Основание средней стойки (поворотное) 8. Обледенение 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч
9. Точность поверхности C/Ku: 0.5мм(R.M.S)
Ka: 0.3мм(R.M.S) 		9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
