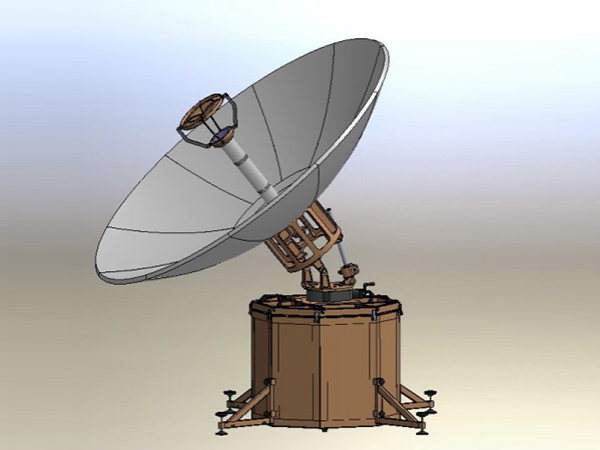

Портативная спутниковая антенна из углеволокна, диаметр 2.4м, C-диапазон
Мобильная антенна Flyaway / Переносная спутниковая антенна / Двухзеркальная спутниковая антенна
Характеристики
● Зеркало спутниковой антенны состоит из 11 панелей, сделанных из углеродного волокна.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Развёртывание в течение 15 минут.
● Удобное и быстрое наведение.
● Поставляется в двух удобных кейсах для транспортировки.
Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT
Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало (6 панелей)
● Рама
● Треножный штатив
Опции
● Держатель усилителя
● Изготовление антенны спутниковой связи по индивидуальному заказу
| ◆Радиочастотныехарактеристики | C-диапазон | |||
| Приём | Передача | |||
| Частота (ГГц) | 3.625-4.2 | 5.85-6.425 | ||
| |
3.4-4.2 ★ | 5.85-6.725 ★ | ||
| Коэффициент усиления(дБи) | 38.05 при 3.8 ГГц | 41.7 при 6.0 ГГц | ||
| КСВН | 1.25:1 | 1.25:1 | ||
| Ширина диаграммынаправленности (-3 дБ) | 2.056° | 1.352° | ||
| Шумовая температура (К) | 2 входа фидера | |
||
| Угол места 10° | 38K | |||
| Угол места 20° | 31K | |||
| Угол места 40° | 27K | |||
| Коэффициент шумовой добротности (угол места 20°) | 20.20 дБ/K (3.8 ГГц, 30K МШУ) | |||
| Способность работать при заданной мощности | |
|
5 кВт/вход | |
| Фланец | |
CPR-229 | CPR-137 | |
| Вносимые потери | |
0.25 дБ | 0.2 дБ | |
| Развязка Tx/Rx | ≥85 дБ | |||
| Коэффициентнаправленного действия(дБ) | |
1.5 дБ | 1.0 дБ | |
| Кроссполяризационнаяразвязка по оси | ≥35 дБ | |||
| Уровень боковыхлепестков | CCIR.580-6 | |||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Двухзеркальная | Рабочая ветровая нагрузка (без анкерной фиксации) | 25 миль/ч | |
| Наведение | Ручное | Рабочая ветровая нагрузка (с анкерной фиксацией) | Устойчивый ветер 30 миль/ч, порывистый ветер 45 миль/ч | |
| Азимут | 0 to 360° | Предельная ветровая нагрузка (с анкерной фиксацией) | 80 миль/ч в зените (угол места 90°) | |
| Угол места | 5° to 90° | Рабочая температура | -40°C - 60°C | |
| Угол поляризации | ±90° | Атмосферные осадки | 100 мм/ч | |
| Материал исполнения зеркала | Углеволокно | Относительная влажность | 0 - 100% | |
| Кол-во сегментов | 11 | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Монтажное основание | Сборная база | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | |
| Размеры и масса | Размер кейса (мм) | Масса нетто (кг) 100 50 |
Масса брутто (кг) 100 80 |
|
| Кейс для штатива Кейс для зеркала |
940*940*900 1160*660*800 |
|
|
|
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. |
||||
HUAXIN - это компания Зеркала спутниковых антенн . Мы являемся экспертом в производстве всех видов спутниковая антенна, включая Зеркала спутниковых антенн VSAT из алюминия ,Зеркала спутниковых антенн VSAT из углеволокна,Зеркала для антенн метеорологических радиолокаторов. диаметр 1.8 м,Зеркала для антенн метеорологических радиолокаторов. диаметр 2.4 м,Зеркала для антенн метеорологических радиолокаторов. диаметр 3.2 м ,Зеркала для антенн метеорологических радиолокаторов. диаметр 3.7м.
