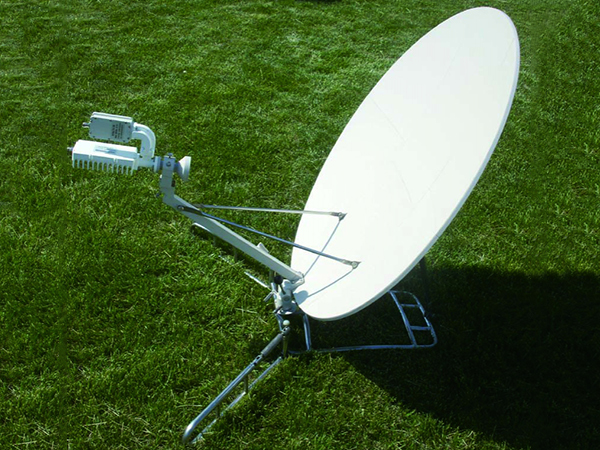

Портативная спутниковая антенна из алюминия, диаметр 0.9м, Ku, S-диапазон
Мобильная антенна Flyaway / Переносная спутниковая антенна / Офсетная спутниковая антенна
Характеристики
● Зеркало спутниковой антенны состоит из 6 алюминиевых панелей.
● Нейлоновый рюкзак для складной подставки.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Развёртывание в течение 5 минут.
● Удобное и быстрое наведение.
Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● CHINA ORIENT
● INTELSAT
● EUTELSAT
Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало (6 панелей)
● Рама
● Треножный штатив или складная подставка
Опции
● Полётный кейс
● Держатель усилителя
● Изготовление антенны спутниковой связи по индивидуальному заказу
| ◆ Радиочастотные параметры | Ku-диапазон | S-диапазон | ||
| ПРИЕМ | ПЕРЕДАЧА | ПРИЕМ | ПЕРЕДАЧА | |
| 1. Частота (ГГц) | 12.25-12.75 | 14-14.5 | 2.17-2.2 | 1.98-2.01 |
| 10.95-12.75 ★ | 13.75-14.5 ★ | |||
| 2. Коэффициент усиления (дБи) | 39.55 при 12.5ГГц | 40.55 при 14.25ГГц | 20.5 | 21 |
| 3. КСВН | 1.25:1 | 1.25:1 | 1.4:1 | 1.4:1 |
| 4. Ширина диаграммы направленности(-3дБ) | 1.730° | 1.580° | ||
| 5. Шумовая температура антенны (K) | ||||
| 10°Угол места | 43K | |||
| 20°Угол места | 38K | |||
| 40°Угол места | 33K | |||
| 6. Типичный коэффициент шумовой добротности при высоте 20° | 19.18дБ/K (12.5ГГц, 70K МШУ) | |||
| 7. Возможность работы при заданной мощности | 1кВт/порт | 500Вт | ||
| 8. Интерфейс сопряжения | WR-75 | WR-75 | SMA (рекомендуемый SMA-K) | |
| 9. Вносимые потери | 0.25дБ | 0.2дБ | ||
| 10. Изоляция Tx до Rx | ≥85дБ | |||
| 11. Коэффициент эллиптичности (дБ) | ≤1.5:1 | |||
| 12. Частотная развязка | ||||
| По направлению оси | ≥35дБ | ＞21дБ | ||
| 13. Боковой лепесток | CCIR.580-6 | |||
| ◆ Механические спецификации | ◆ Условия эксплуатации | |||
| 1. Тип антенны | Офсетный | 1. Ветровая операционная нагрузка | ≦34миль/ч(54км/ч) | |
| 2. Тип привода | Ручной | 2. Температура окружающей среды | -40°C до 60°C | |
| 3. Азимут | 0 до 360° | 3. Атмосферные осадки | 100мм/ч | |
| 4.Угол места | 10° до 90° | 4. Относительная влажность | 0 до 100% | |
| 5. Угол поляризации | ±90° | 5. Солнечное излучение | 360 БТЕ/ч/фут2 (1000ккал/ч/м2) | |
| 6. Материал зеркала | Алюминий (прецизионное формование) | 6. Обледенение | 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч | |
| 7. Количество сегментов зеркала | 6 | |||
| 8. Способ установки | Ранец / Тренога | |||
| 9. Точность поверхности | 0.3мм(R.M.S) | |||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | ||||
