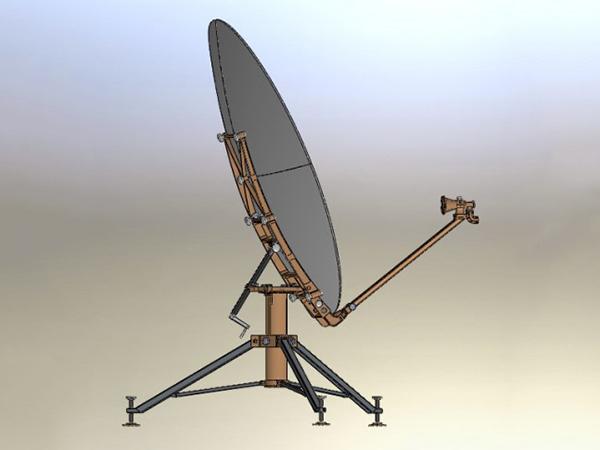

Портативная спутниковая антенна из углеволокна, диаметр 1.8м, C,Ku-диапазон

Характеристики:
▪Зеркало спутниковой антенны состоит из 4 панелей, изготовленных из углеродистого волокна
▪ Высокий коэффициент усиления и отличный уровень боковых лепестка
▪ Время настройки занимает всего 10 минут
▪ Легкое и быстрое наведение
▪Антенна поставляется в двух удобных коробках

Спецификации
◆ Радиочастотные характеристики C-диапазон Ku-диапазон
ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА
1. Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Коэффициент усиления (дБи) 35.55 при 3.8ГГц 39.2 at 6ГГц 45.57 при 12.5ГГц 46.36 при 14.25ГГц
3. КСВН 1.25:1 1.25:1 1.25:1 1.25:1
4. Ширина диаграммы направленности(-3дБ) 2.742° 1.802° 0.865° 0.790°
5. Шумовая температура антенны (K) 2 порт питания 2 порт питания
10°Угол места 38K 43K
6. Типичный коэффициент шумовой добротности при высоте 20° 17.70дБ/K(3.8ГГц, 30K МШУ) 25.24дБ/K(12.5ГГц, 70K МШУ)
7. Возможность работы при заданной мощности 5кВт/порт 1кВт/порт
8. Интерфейс сопряжения CPR-229 CPR-137 WR-75 WR-75
9. Вносимые потери 0.2дБ 0.15дБ 0.25дБ 0.25дБ
10. Изоляция Rx к Tx ≥85дБ ≥85дБ
11. Коэффициент эллиптичности (дБ) 1.5дБ 1.0дБ
12. Частотная развязка
По направлению оси ≥35дБ ≥35дБ
13. Боковой лепесток CCIR.580-6 CCIR.580-6
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Офсетный 1. Ветровая нагрузка (операционная) ≦34миль/ч(45км/ч)
2. Тип привода Ручной
3. Азимут 0 до 360° 2. Температура окружающей среды -40°C до 60°C
4.Угол места 10° до 90° 3. Атмосферные осадки 100мм/ч
5. Угол поляризации ±90° 4. Относительная влажность 0 до 100%
6. Материал зеркала Углеволокно 5. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
7. Количество сегментов зеркала 4 6. Обледенение 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч
8. Способ установки Тренога
9. Точность поверхности 0.3мм(R.M.S)
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
