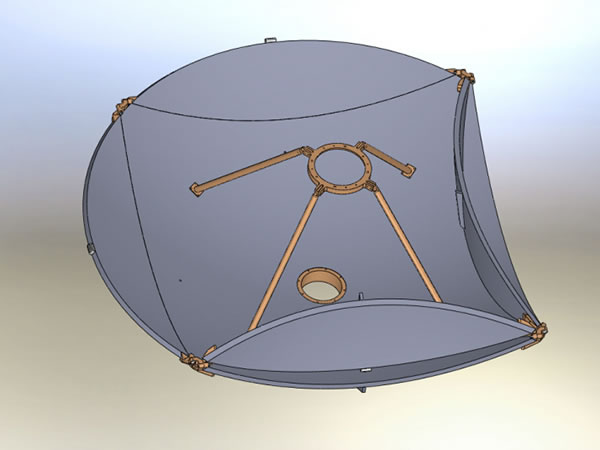

Складная автомобильная спутниковая антенна из углеволокна, диаметр 2,4 м

Мобильная спутниковая антенна / Спутниковая антенна из углеродного волокна / Спутниковая тарелка

Характеристики
● Зеркало и рама из углеволокна обладают высокой механической прочностью и точностью выполнения поверхности.
● Спутниковая тарелка обладает малым весом и низким центром тяжести, что позволяет снизить нагрузку на поворотный стол.
● Четыре сегмента зеркала антенны могут складываться вовнутрь для удобства хранения и транспортировки.
● Высокая стойкость к коррозии.

Технические параметры
◆ Радиочастотные параметры C-диапазон Ku-диапазон
ПРИЕМ ПЕРЕДАЧА ПРИЕМ ПЕРЕДАЧА
1. Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Коэффициент усиления (дБи) 38.05 при 3.8ГГц 41.7 при 6.0ГГц 48.07 при 12.5ГГц 48.86 при 14.25ГГц
3. КСВН 1.25:1 1.25:1 1.25:1 1.25:1
4. Ширина диаграммы направленности(-3дБ) 2.056° 1.352° 0.649° 0.592°
5. Шумовая температура антенны (K) 2порт питания 2порт питания
10° Угол места 38K 43K
20°Угол места 31K 38K
40°Угол места 27K 34K
6. Типичный коэффициент шумовой добротности при высоте 20° 20.20дБ/K (3.8ГГц 30K МШУ) 27.74дБ/K (12.5ГГц, 70K МШУ)
7. Возможность работы при заданной мощности 5кВт/порт 1кВт/порт
8. Интерфейс сопряжения CPR-229 CPR-137 WR-75 WR-75
9. Вносимые потери 0.25дБ 0.2дБ 0.25дБ 0.25дБ
10. Изоляция Rx к Tx ≥85дБ ≥85дБ
11. Коэффициент эллиптичности (дБ) 1.5дБ 1.0дБ
12. Частотная развязка
По направлению оси ≥35дБ ≥35дБ
13. Боковой лепесток CCIR.580-6 CCIR.580-6
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.

HUAXIN была основана как опытный производитель спутниковых антенн, которая специализируется на предоставлении спутниковых антенн:Складная автомобильная спутниковая антенна из углеволокна ,Приёмная спутниковая антенна L-диапазона, диаметр 7,3 м,Зеркало антенны метеолокатора, диаметр 8,54 м,Мобильная спутниковая антенна для доступа в Интернет ,Мобильная спутниковая антенна для просмотра ТВ.
