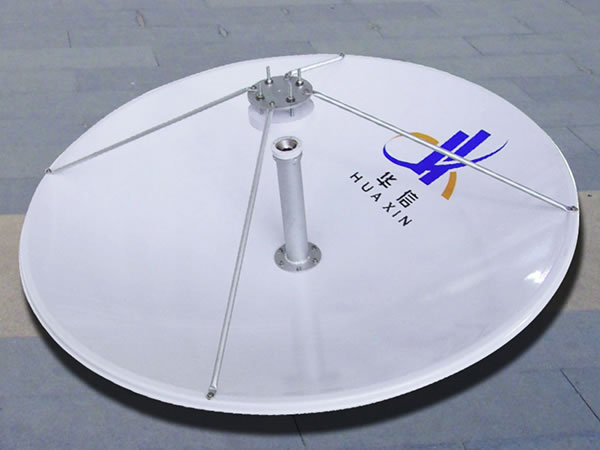

Зеркала спутниковых антенн VSAT, диаметр 0.88м,1.0м, Ku-диапазон

Отражатели спутниковых антенн / Рефлекторы спутниковых антенн / Комплектующие для спутниковых антенн

Зеркала спутниковых антенн VSAT, диаметр 0.88м,1.0м, Ku-диапазон
Зеркала спутниковых антенн VSAT, диаметр 0.88м,1.0м, Ku-диапазон Зеркала спутниковых антенн VSAT, диаметр 0.88м,1.0м, Ku-диапазон Зеркала спутниковых антенн VSAT, диаметр 0.88м,1.0м, Ku-диапазон Зеркала спутниковых антенн VSAT, диаметр 0.88м,1.0м, Ku-диапазон Зеркала спутниковых антенн VSAT, диаметр 0.88м,1.0м, Ku-диапазон
Обратная связь

Характеристики
● Зеркала из алюминия обладают высокой точностью выполнения поверхности.
● Заводская сборка облучателя позволяет ускорить процесс монтажа спутниковой антенны.
● Высокая стабильность.
● Двухзеркальная конструкция, кольцевой фокус.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.

Основные компоненты
Облучатель, поляризационный селектор и фильтр, сборное зеркало (несколько панелей), соединительный фланец

Опции
● Моторизированная регулировка угла поляризации
● Изготовление отражателей спутниковых антенн по индивидуальному заказу

Сертификаты
● CHINA SATCOM
● ASIASAT
● SINOSAT
● APT

Технические параметры
◆ Радиочастотные параметры Зеркало спутниковой антенны VSAT 0.88м Зеркало спутниковой антенны VSAT 1.0м
Ku-ПРИЕМ Ku-ПЕРЕДАЧА Ku-ПРИЕМ Ku-ПЕРЕДАЧА
1. Частота (ГГц) 12.25-12.75 14-14.5 12.25-12.75 14-14.5
10.95-12.75 ★ 13.75-14.5 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Коэффициент усиления (дБи) 39.36 при 12.5ГГц 40.15 при 14.25ГГц 40.47 при 12.5ГГц 41.26 при 14.25ГГц
3. КСВН 1.25:1 1.25:1
4. Ширина диаграммы направленности(-3дБ) 1.769° 1.615° 1.557° 1.422°
5. Шумовая температура антенны (K) 2порт питания 2порт питания
10°Угол места 46K 45K
20°Угол места 40K 39K
40°Угол места 36K 35K
6. Типичный коэффициент шумовой добротности при высоте 20° 18.94дБ/K (12.5ГГц, 70K МШУ) 20.9дБ/K (12.5ГГц, 70K МШУ)
7. Возможность работы при заданной мощности 1кВт/порт 1кВт/порт
8. Интерфейс сопряжения WR-75
9. Вносимые потери 0.25дБ 0.2дБ 0.25дБ 0.2дБ
10. Изоляция Rx к Tx ≥85дБ
11. Частотная развязка
По направлению оси ≥35дБ ≥35дБ
12. Боковой лепесток CCIR.580-6 CCIR.580-6
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Кольцевой фокус 1. Рабочая ветровая нагрузка (максимальная стабильность сигнала) /
2. Тип привода Ручной/Моторный 2. Рабочая ветровая нагрузка (пониженная стабильность сигнала) /
3. Азимут / 3. Предельная ветровая нагрузка (антенна направлена вверх) /
4.Угол места / 4. Температура окружающей среды -40°C до 60°C
5. Угол поляризации ±90° 5. Атмосферные осадки 100мм/ч
6. Материал зеркала Алюминий (прецизионное формование) 6. Относительная влажность 0 до 100%
7. Количество сегментов зеркала 1 7. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
8. Способ установки Стыковочное устройство 8. Обледенение 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч
9. Точность поверхности 0.5мм(R.M.S) 9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
10. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
