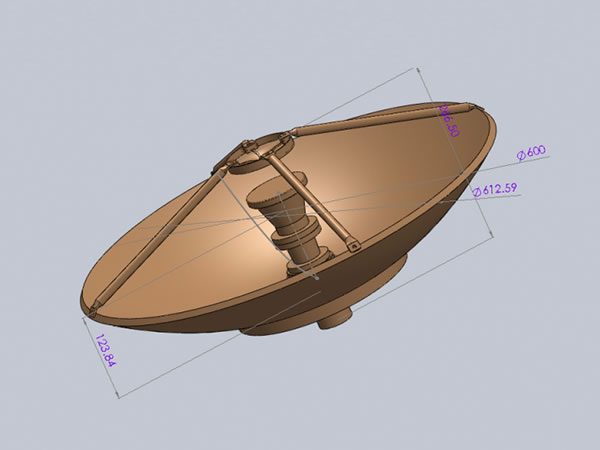

Зеркала спутниковых антенн VSAT из алюминия и углеволокна, диаметр 0.6м,0.9м,1.288м, Ku-диапазон

Отражатели спутниковых антенн / Рефлекторы спутниковых антенн / Комплектующие для спутниковых антенн

Зеркала спутниковых антенн VSAT из алюминия и углеволокна, диаметр 0.6м,0.9м,1.288м, Ku-диапазон
Зеркала спутниковых антенн VSAT из алюминия и углеволокна, диаметр 0.6м,0.9м,1.288м, Ku-диапазон Зеркала спутниковых антенн VSAT из алюминия и углеволокна, диаметр 0.6м,0.9м,1.288м, Ku-диапазон Зеркала спутниковых антенн VSAT из алюминия и углеволокна, диаметр 0.6м,0.9м,1.288м, Ku-диапазон Зеркала спутниковых антенн VSAT из алюминия и углеволокна, диаметр 0.6м,0.9м,1.288м, Ku-диапазон Зеркала спутниковых антенн VSAT из алюминия и углеволокна, диаметр 0.6м,0.9м,1.288м, Ku-диапазон
Обратная связь

Характеристики
● Зеркала состоят из алюминиевых или углеволоконных панелей.
● Соответствие нормативным требованиям ASIASAT, APT, CHINA SATCOM, SINOSAT, CHINA ORIENT, INTELSATиEUTELSAT.
● Заводская сборка облучателя позволяет ускорить процесс монтажа спутниковой антенны.
● Высокая стабильность.
● Двухзеркальная конструкция, кольцевой фокус.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.

Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Сборное зеркало (несколько панелей)
● Соединительный фланец

Опции
● Моторизированная регулировка угла поляризации
● Изготовление отражателей спутниковых антенн по индивидуальному заказу

Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● CHINA ORIENT
● INTELSAT
● EUTELSAT

Технические параметры
◆ Радиочастотные параметры Зеркало спутниковой антенны VSAT 0.6м Зеркало спутниковой антенны VSAT 0.9м Зеркало спутниковой антенны VSAT 1.288м
Ku-ПРИЕМ Ku-ПЕРЕДАЧА Ku-ПРИЕМ Ku-ПЕРЕДАЧА Ku-ПРИЕМ Ku-ПЕРЕДАЧА
1. Частота (ГГц) 12.25-12.75 14-14.5 12.25-12.75 14-14.5 12.25-12.75 14-14.5
10.95-12.75 ★ 13.75-14.5 ★ 10.95-12.75 ★ 13.75-14.5 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Коэффициент усиления (дБи) 36.03 при 12.5ГГц 36.82 при 14.25ГГц 39.55 при 12.5ГГц 40.34 при 14.25ГГц 42.67 при 12.5ГГц 43.46 при 14.25ГГц
3. КСВН 1.25:1 1.25:1 1.25:1
4. Ширина диаграммы направленности(-3дБ) 2.595° 2.369° 1.730° 1.580° 1.209° 1.104°
5. Шумовая температура антенны (K) 2порт питания 2порт питания 2порт питания
10° Угол места 49K 45K 44K
20°Угол места 41K 39K 38K
40°Угол места 36K 35K 34K
6. Типичный коэффициент шумовой добротности при высоте 20° 15.58дБ/K (12.5ГГц, 70K МШУ) 19.18дБ/K (12.5ГГц, 70К МШУ) 22.33дБ/K (12.5ГГц, 70K МШУ)
7. Возможность работы при заданной мощности 1кВт/порт 1кВт/порт 1кВт/порт
8. Интерфейс сопряжения WR-75 WR-75 WR-75
9. Вносимые потери 0.25дБ 0.2дБ 0.25дБ 0.2дБ 0.25дБ 0.2дБ
10. Изоляция Rx к Tx ≥85дБ ≥85дБ ≥85дБ
11. Частотная развязка
По направлению оси ≥35дБ
12. Боковой лепесток CCIR.580-6
◆ Механические спецификации ◆ Условия эксплуатации
1. Тип антенны Кольцевой фокус 1. Температура окружающей среды -40°C до 60°C
2. Тип привода Ручной / Моторный 2. Атмосферные осадки 100мм/ч
3. Азимут ±90° 3. Относительная влажность 0 до 100%
4.Угол места Алюминий (прецизионное формование) /
Углеродное волокно 		7. Солнечное излучение 360 БТЕ/ч/фут2 (1000ккал/ч/м2)
5. Угол поляризации 1 8. Обледенение 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч
6. Материал зеркала Стыковочное устройство 9. Ударные и вибрационные нагрузки Антенна устойчива к тряске при транспортировке по морю, воздуху и земле
7. Точность поверхности 0.5м / 0.3мм (R.M.S) 7. Сейсмические нагрузки (сохранение работоспособности при эксплуатации) Горизонтальный 0.3Г, вертикальный 0.15Г
Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления.
