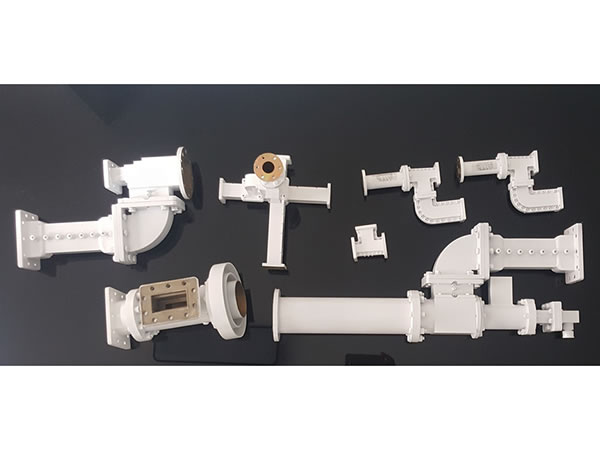

Диплексеры
Антенные разделители / Блоки частотной развязки / Антенные сумматоры
- Двухполосные диплексеры диапазонов C и Ku
- Двухполосные диплексеры диапазонов C и X
- Трёхполосные диплексеры диапазонов C, X и Ku
- Двухполосные диплексеры диапазонов X и Ka
- Двухполосные диплексеры диапазонов X и Ku
- Двухполосные диплексеры диапазонов Ku и Ka
- Диплексер C-диапазона, 575 МГц, 4 порта
- Диплексер C-диапазона, 800 МГц, 4 порта
- Диплексер C-диапазона, 800 МГц, 4 порта
- Широкополосный диплексер Ku-диапазона, 4 порта
- Широкополосный диплексер Ku-диапазона специального назначения, 4 порта
- Стандартный диплексер Ku-диапазона, 4 порта
- Диплексер Ka-диапазона, 4 порта
- Диплексер расширенного С-диапазона, 4 порта
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотныехарактеристики | C-диапазон | Ku-диапазон |
| Приём | Приём | |
| Частота (ГГц) | 3.4-4.2 | 10.95-12.75 |
| Поляризация | двойная круговая поляризация/двойная линейная поляризация | двойная линейная поляризация |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Вносимые потери | ≤ 0.40 дБ | ≤ 0.40дБ |
| Коэффициент направленного действия(дБ) | ≤ 0.50 дБ | |
| Кроссполяризационная развязка по оси | ≥ 35дБ | ≥ 35дБ |
| Развязка между портами | круговая поляризация ≥ 18дБ линейная поляризация ≥ 30дБ | линейная поляризация ≥ 30дБ |
| Развязка между частотнымидиапазонами | ≥ 50дБ | ≥ 50дБ |
| Выходной фланец | FDP-40 | FBP-120 |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотныехарактеристики | C-диапазон | X-диапазон |
| Приём | Приём | |
| Частота (ГГц) | 3.4-4.2 | 7.25-7.75 |
| Поляризация | двойная круговая поляризация/двойная линейная поляризация | двойная круговая поляризация |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Вносимые потери | ≤ 0.40 дБ | ≤ 0.40 дБ |
| Коэффициент направленного действия(дБ) | ≤ 0.50 дБ | ≤ 0.50 дБ |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Развязка между портами | круговая поляризация ≥ 18 дБ линейная поляризация ≥ 30 дБ | круговая поляризация ≥ 18дБ |
| Развязка между частотнымидиапазонами | ≥ 50 дБ | ≥ 50 дБ |
| Выходной фланец | FDP-40 | FDP-84 |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотныехарактеристики | C-диапазон | X-диапазон | Ku-диапазон |
| Приём | Приём | Приём | |
| Частота (ГГц) | 3.4-4.2 | 7.25-7.75 | 10.95-12.75 |
| Поляризация | двойная круговая поляризация/двойная линейная поляризация | двойная круговая поляризация | двойная линейная поляризация |
| КСВН | ≤ 1.30 | ≤ 1.30 | ≤ 1.30 |
| Вносимые потери | ≤ 0.40 дБ | ≤ 0.40 дБ | ≤ 0.40 дБ |
| Коэффициент направленногодействия (дБ) | ≤ 0.50 дБ | ≤ 0.50 дБ | |
| Кроссполяризационная развязкапо оси | ≥ 35 дБ | ≥ 35 дБ | |
| Развязка между портами | круговая поляризация ≥ 18 дБ линейная поляризация ≥ 30 дБ | круговая поляризация≥ 18 дБ | линейная поляризация≥ 30 дБ |
| Развязка между частотнымидиапазонами | ≥ 50 дБ | ≥ 50 дБ | ≥ 50 дБ |
| Выходной фланец | FDP-40 | FDP-84 | FBP-120 |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | |||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотныехарактеристики | X-диапазон | Ka-диапазон |
| Приём | Приём | |
| Частота (ГГц) | 7.25-7.75 | 17.7-21.2 |
| Поляризация | двойная линейная поляризация/ двойная круговая поляризация | двойная линейная поляризация/ двойная круговая поляризация |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Вносимые потери | ≥ 35 дБ | ≥ 35 дБ |
| Коэффициент направленногодействия (дБ) | ≤ 0.50 дБ | ≤ 0.75 дБ |
| Кроссполяризационная развязкапо оси | круговая поляризация ≥ 18 дБ линейная поляризация ≥ 30 дБ | круговая поляризация ≥ 18 дБ линейная поляризация ≥ 30 дБ |
| Развязка между портами | ≤ 0.40 дБ | ≤ 0.40 дБ |
| Развязка между частотнымидиапазонами | ≥ 50 дБ | ≥ 50 дБ |
| Выходной фланец | FDP-84 | BJ-220 |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | X-диапазон | Ku-диапазон |
| Приём | Приём | |
| Частота (ГГц) | 7.25-7.75 | 10.7-12.75 |
| Поляризация | двойная круговая поляризация | двойная линейная поляризация |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Вносимые потери | ≥ 35 дБ | |
| Коэффициент направленного действия (дБ) | ≤ 0.50 дБ | |
| Кроссполяризационная развязка по оси | ≤ 0.40 дБ | ≤ 0.40 дБ |
| Развязка между портами | круговая поляризация ≥ 18 дБ | линейная поляризация ≥ 30 дБ |
| Развязка между частотными диапазонами | ≥ 50 дБ | ≥ 50 дБ |
| Выходной фланец | FDP-84 | WR-75 |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | Ku-диапазон | Ka-диапазон |
| Приём | Приём | |
| Частота (ГГц) | 10.7-12.75 | 17.7-21.2 |
| Поляризация | двойная линейная поляризация | двойная круговая поляризация |
| КСВН | ≤ 1.40 | ≤ 1.40 |
| Вносимые потери | ≥ 35 дБ | |
| Коэффициент направленного действия (дБ) | ≤ 0.75 дБ | |
| Кроссполяризационная развязка по оси | ≤ 0.40 дБ | ≤ 0.40 дБ |
| Развязка между портами | линейная поляризация ≥ 30 дБ | круговая поляризация ≥ 18 дБ |
| Развязка между частотными диапазонами | ≥ 50 дБ | ≥ 50 дБ |
| Выходной фланец | WR-75 дБ | WR-42 дБ |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | C-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 3.4-4.2 | 5.85-6.65 |
| Поляризация | двойная линейная поляризация / двойная круговая поляризация | |
| КСВН | ≤ 1.25 | ≤ 1.25 |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Коэффициент направленного действия | ≤ 0.50 дБ | ≤ 0.50 дБ |
| Развязка между портами | линейная поляризация ≥ 30 дБ, круговая поляризация ≥ 20 дБ | |
| Вносимые потери | ≤ 0.25 дБ | ≤ 0.2 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | CPR229 | CPR137 |
| Способность работать при заданной мощности | 5 кВт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | C-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 3.4-4.2 | 5.85-6.65 |
| Поляризация | двойная линейная поляризация / двойная круговая поляризация | |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Коэффициент направленного действия | ≤ 0.50 дБ | ≤ 0.50 дБ |
| Развязка между портами | линейная поляризация ≥ 30 дБ, круговая поляризация ≥ 18 дБ | |
| Вносимые потери | ≤ 0.30 дБ | ≤ 0.30 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | CPR229 | CPR137 |
| Способность работать при заданной мощности | 5 кВт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | C-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 3.4-4.2 | 5.85-6.65 |
| Поляризация | двойная линейная поляризация / двойная круговая поляризация | |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Коэффициент направленного действия | ≤ 1.06 дБ | ≤ 1.06 дБ |
| Развязка между портами | линейная поляризация ≥ 30 дБ, круговая поляризация ≥ 22 дБ | |
| Вносимые потери | ≤ 0.30 дБ | ≤ 0.30 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | CPR229 | CPR137 |
| Способность работать при заданной мощности | 5 кВт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | Ku-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 10.7-12.75 | 13.75-14.50 |
| Поляризация | двойная линейная поляризация | |
| КСВН | ≤ 1.25 | ≤ 1.25 |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Развязка между портами | ≥ 35дБ | |
| Вносимые потери | ≤ 0.50 дБ | ≤ 0.50 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | WR75 | WR75 |
| Способность работать при заданной мощности | 1 кВт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | Ku-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 10.7-12.75 | 13.75-14.50 |
| Поляризация | двойная линейная поляризация | |
| КСВН | ≤ 1.25 | ≤ 1.25 |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Развязка между портами | ≥ 35дБ | |
| Вносимые потери | ≤ 0.50 дБ | ≤ 0.50 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | WR75 | WR75 |
| Способность работать при заданной мощности | 1 кВт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. |
||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | Ku-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 12.25-12.75 | 14.00-14.50 |
| Поляризация | двойная линейная поляризация | |
| КСВН | ≤ 1.25 | ≤ 1.25 |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Развязка между портами | ≥ 35дБ | |
| Вносимые потери | ≤ 0.40 дБ | ≤ 0.40 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | WR75 | WR75 |
| Способность работать при заданной мощности | 1 кВт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | Ka-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 19.6-21.2 | 29.4-31.0 |
| Поляризация | двойная круговая поляризация | |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Кроссполяризационная развязка по оси | ≤ 1.0дБ | ≤ 1.0дБ |
| Развязка между портами | ≥ 18дБ | |
| Вносимые потери | ≤ 0.80 дБ | ≤ 0.80 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | WR42 | WR28 |
| Способность работать при заданной мощности | 300 Вт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
Характеристики
Высокий коэффициент развязки, низкие вносимые потери и КСВН.
| ◆Радиочастотные характеристики | C-диапазон | |
| Приём | Передача | |
| Частота (ГГц) | 4.0-4.8 | 6.725-7.025 |
| Поляризация | двойная линейная поляризация / двойная круговая поляризация | |
| КСВН | ≤ 1.30 | ≤ 1.30 |
| Кроссполяризационная развязка по оси | ≥ 35 дБ | |
| Коэффициент направленного действия | ≤ 0.50 дБ | ≤ 0.50 дБ |
| Развязка между портами | линейная поляризация ≥ 30 дБ, круговая поляризация ≥ 18 дБ | |
| Вносимые потери | ≤ 0.30 дБ | ≤ 0.30 дБ |
| Развязка Tx/Rx | ≥ 85 дБ | |
| Выходной фланец | CPR229 | CPR137 |
| Способность работать при заданной мощности | 5 кВт/вход | |
| Компания HUAXIN оставляет за собой право изменять параметры продукции без предварительного уведомления. | ||
