Краткое описание
Противообледенительная система для спутниковых антенн состоит из обогревателя зеркала антенны (полного или половинного), обогревателя облучателя и системы управления. Доступно два типа систем обогрева зеркала антенны - воздушная и электрическая.
В качестве примера для описания принципа работы противообледенительной системы возьмём спутниковую антенну диаметром 5,36 м:
1. Описание
Представленная противообледенительная система является электрической. Таким образом, нагревательные элементы с термостойкой изоляцией при подключении к электросети эффективно передают тепло поверхности зеркала антенны, предотвращая её обледенение и устраняя снег. Преимуществами данной системы являются высокая скорость и равномерность нагрева, а также медленное рассеивание тепла, что повышает эффективность оттаивания.
Технические параметры
Система обогрева главного и вспомогательного зеркал антенны
●Рабочее напряжение: 220В±10％ 50 Гц
●Рабочая мощность: 10 кВт (5.36 м)
●Продолжительность таянья:
Система обогрева облучателя
●Рабочее напряжение: 220В±10％ 50 Гц
●Рабочая мощность: 1000 Вт
●Продолжительность таянья: <3 мин
Блок управления
●Рабочее напряжение: 380В±10％ 50 Гц
●Рабочая температура: -12℃ ~ +50℃
Условия эксплуатации
●Температура внутри помещения: +5℃ ~ + 35℃
●Влажность внутри помещения: ≤90%
●Температура снаружи помещения: -50℃ ~ +50℃
●Влажность снаружи помещения: ≤98%
Комплектация
Противообледенительная система для спутниковых антенн состоит из обогревателя зеркал антенны (главного и вспомогательного), обогревателя облучателя, блока управления и устройства дистанционного управления.
Система обогрева зеркала антенны
Для спутниковых антенн диаметром 5,36 м используются специальные накладки, отличающиеся высокой прочностью и аккуратным внешним видом. Эти накладки удобны в обслуживании и могут быть легко заменены при необходимости.

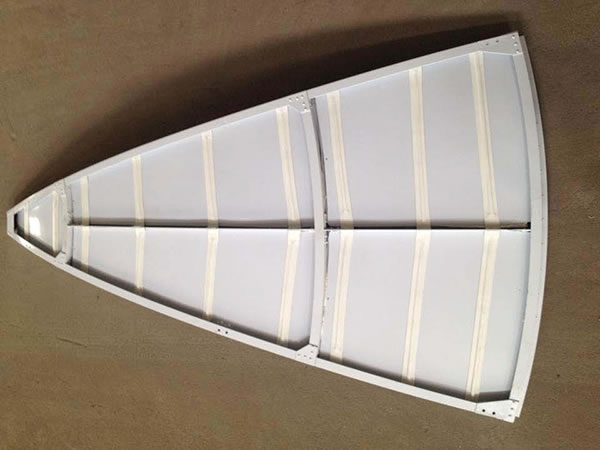

Накладки системы обогрева зеркала антенны, вид сзади
Система обогрева облучателя

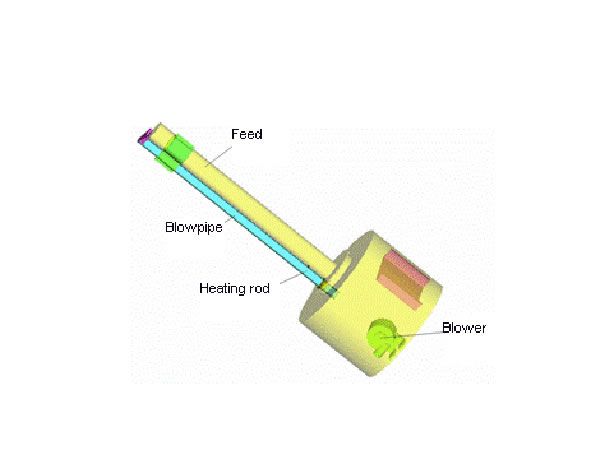

Обогреватель облучателя состоит из воздуходувки, нагревательного стержня, трубки для подачи воздуха и контроллера. Устройство соединено с системой обогрева зеркала антенны для работы в тандеме.
Система обогрева облучателя
Блок управления
Блок управления состоит из контрольного модуля, системы защиты от утечки тока и прочих компонентов. При подключении к напряжению в 380В устройство передаёт ток нагревательным элементам систем обогрева зеркала и облучателя антенны через предохранитель для защиты от утечки; контрольный модуль передаёт сигнал устройства дистанционного управления нагревательным элементам противообледенительной системы.
Блок управления имеет функции защиты от утечек тока и избыточного тока. В случае срабатывания предохранителей электрическая цепь автоматически прерывается.

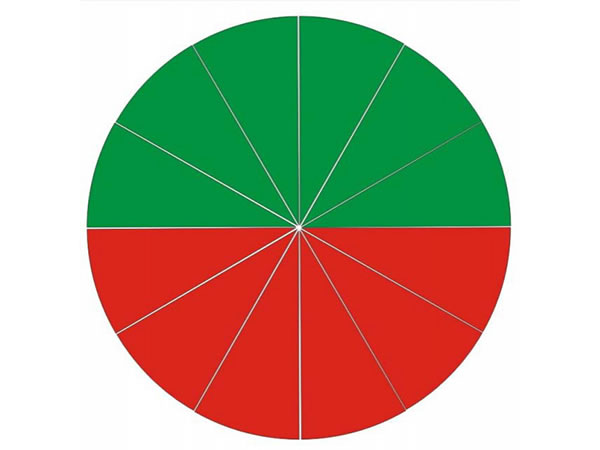

Две зоны системы обогрева зеркала антенны

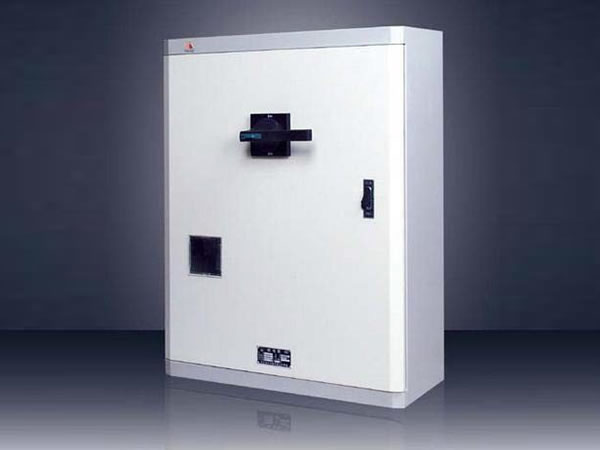

Блок управления

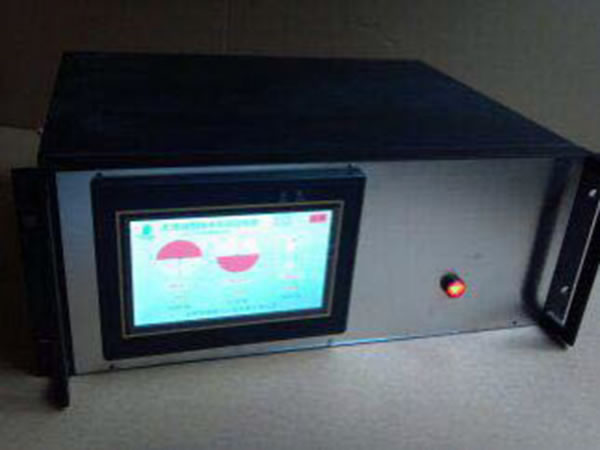

Устройство дистанционного управления
Контрольная панель

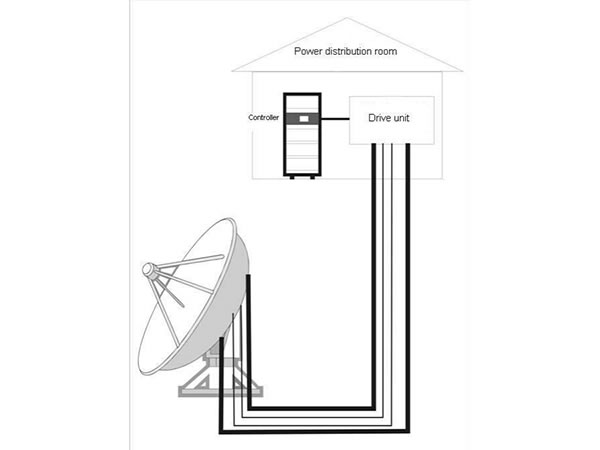

Схема подключения блока управления и контроллера
