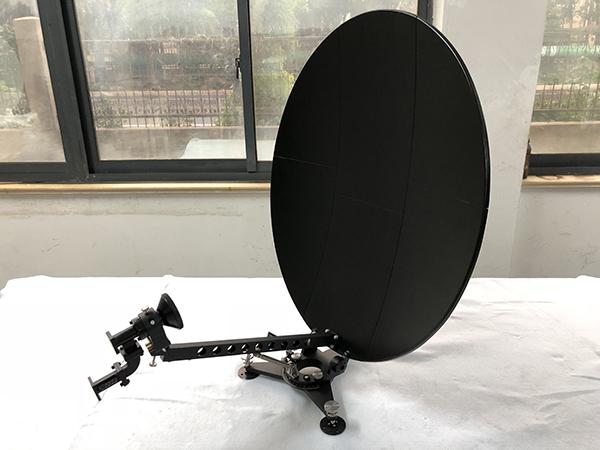

Портативная спутниковая антенна из углеволокна, диаметр 0.75м, Ka-диапазон
Характеристики:
▪Зеркало спутниковой антенны состоит из 6 панелей, изготовленных из углеродистого волокна
▪ Высокий коэффициент усиления и отличный уровень боковых лепестка
▪ Время настройки занимает всего 5 минут
▪ Легкое и быстрое наведение
| ◆ Радиочастотные характеристики | Ka-диапазон | ||
| ПРИЕМ | ПЕРЕДАЧА | ||
| 1. Частота (ГГц) | 17.8-20.2 | 28-30 | |
| 2. Коэффициент усиления (дБи) | 41 при 19ГГц | 44.9 при 29ГГц | |
| 3. КСВН | 1.3:1 | 1.3:1 | |
| 4. Ширина диаграммы направленности(-3дБ) | 1.28° | 0.84° | |
| 5. Шумовая температура антенны (K) | |||
| 10°Угол места | 95K | ||
| 20°Угол места | 85K | ||
| 40°Угол места | 76K | ||
| 6. Типичный коэффициент шумовой добротности при высоте 20° | 15.2дБ/K (20.4ГГц, 170K МШУ) | ||
| 7. Возможность работы при заданной мощности | / | ≥1кВт | |
| 8. Интерфейс сопряжения | WR42 | WR28 | |
| 9. Изоляция Rx к Tx | ≥85дБ(Включая редакторный фильтр) | ||
| 10. Коэффициент эллиптичности (дБ) | ≤1.5дб(по направлению оси) | ≤1.5дб(по направлению оси) | |
| 11. Боковой лепесток | CCIR.580-6 | ||
| ◆ Механические спецификации | ◆ Условия эксплуатации | ||
| 1. Тип антенны | Офсетный | 1. Ветровая нагрузка (операционная) | ≦34миль/ч(54км/ч) |
| 2. Тип привода | Ручной | 2. Температура окружающей среды | -40°C до 60°C |
| 3. Азимут | 0° до 360° | 3. Атмосферные осадки | 100мм/ч |
| 4.Угол места | 10° до 80° | 4. Относительная влажность | 0 до 100% |
| 5. Угол поляризации | ±90° | 5. Солнечное излучение | 360 БТЕ/ч/фут2 (1000ккал/ч/м2) |
| 6. Материал зеркала | углеволокно | 6. Обледенение | 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч |
| 7. Количество сегментов зеркала | 6 | ||
| 9. Точность поверхности | 0.3мм (R.M.S) | ||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | |||
