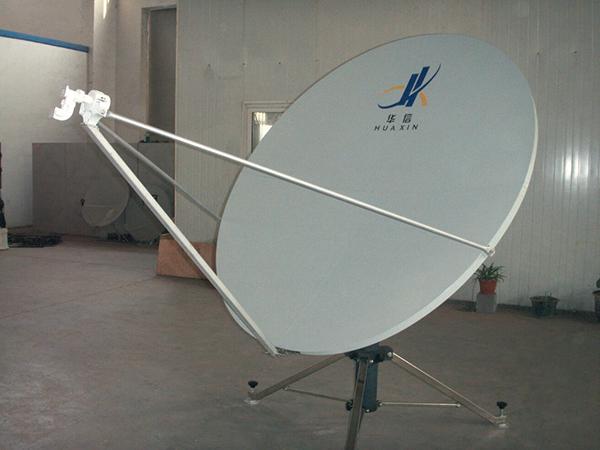

Портативная спутниковая антенна из алюминия, диаметр 1.8м, C, Ku-диапазонa
Характеристики:
▪Зеркало спутниковой антенны состоит из 4 панелей, изготовленных из алюминия
▪ Высокий коэффициент усиления и отличный уровень боковых лепестков
▪ Время настройки занимает всего 10 минут
▪ Легкое и быстрое наведение
▪Поставляется в двух удобных ящиках
| ◆ Радиочастотные характеристики | C-диапазон | Ku-диапазон | ||
| ПРИЕМ | ПЕРЕДАЧА | ПРИЕМ | ПЕРЕДАЧА | |
| 1. Частота (ГГц) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Коэффициент усиления (дБи) | 35.55 при 3.8ГГц | 39.2 при 6ГГц | 45.57 при 12.5ГГц | 46.36 при14.2 ГГц |
| 3. КСВН | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Ширина диаграммы направленности(-3дБ) | 2.742° | 1.802° | 0.865° | 0.790° |
| 5. Шумовая температура антенны (K) | 2 порт питания | 2 порт питания | ||
| 10°Угол места | 38K | 43K | ||
| 6. Типичный коэффициент шумовой добротности при высоте 20° | 17.70дБ/K(3.8ГГц, 30K МШУ) | 25.24дБ/K(12.5ГГц, 70K МШУ) | ||
| 7. Возможность работы при заданной мощности | 5кВт/порт | 1кВт/порт | ||
| 8. Интерфейс сопряжения | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Вносимые потери | 0.2дБ | 0.15дБ | 0.25дБ | 0.25дБ |
| 10. Изоляция Rx до Tx | ≥85дБ | ≥85дБ | ||
| 11. Коэффициент эллиптичности (дБ) | 1.5дБ | 1.0дБ | ||
| 12. Частотная развязка | ||||
| По направлению оси | ≥35дБ | ≥35дБ | ||
| 13. Боковой лепесток | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| 1. Тип антенны | Офсетный | 1. Ветровая нагрузка (операционная) | ≦34миль/ч(45км/ч) | |
| 2. Тип привода | Ручной | |||
| 3. Азимут | 0 до 360° | 2. Температура окружающей среды | -40°C до 60°C | |
| 4.Угол места | 10° до 90° | 3. Атмосферные осадки | 100мм/ч | |
| 5. Угол поляризации | ±90° | 4.Относительная влажность | 0 до 100% | |
| 6. Материал зеркала | Алюминиевый материал высокоточной обработки | 5. Солнечное излучение | 360 БТЕ/ч/фут2 (1000ккал/ч/м2) | |
| 7. Количество сегментов зеркала | 4 | 6. Обледенение | 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч | |
| 8. Тип установки | Тренога | |||
| 9. Точность поверхности | 0.5 мм (R.M.S) | |||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | ||||
