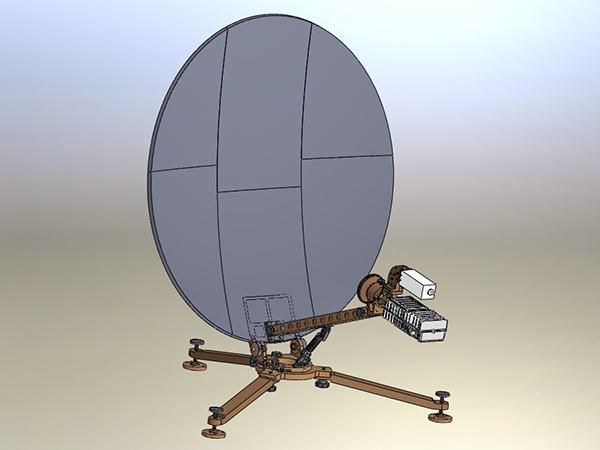

Портативная спутниковая антенна из углеволокна, диаметр 0.75м, Ku-диапазон
Характеристики:
▪Зеркало спутниковой антенны состоит из 6 панелей, изготовленных из углеродистого волокна
▪ Высокий коэффициент усиления и отличный уровень боковых лепестка
▪ Время настройки занимает всего 5 минут
▪ Легкое и быстрое наведение
▪Треножный штатив
| ◆ Радиочастотные характеристики | Ka-диапазон | |||
| ПРИЕМ | ПЕРЕДАЧА | |||
| 1. Частота (ГГц) | 10.95-12.75 | 13.75-14.5 | ||
| 2. Коэффициент усиления (дБи) | >37дБи | >38дБи | ||
| 3.Поляризация | Линейная поляризация | |||
| 4. КСВН | 1.3:1 | 1.3:1 | ||
| 5. Интерфейс сопряжения | WR75 | WR75 | ||
| 7. Изоляция Rx на Tx | ≥85дБ | |||
| 7. Частотная развязка | ||||
| По направлению оси | ≥35дБ | |||
| 8. Боковой лепесток | CCIR.580-6 | |||
| ◆ Механические спецификации | ◆ Условия эксплуатации | |||
| 1. Тип антенны | Офсетный | 1. Ветровая нагрузка (операционная) | ≦34миль/ч(54мк/ч) | |
| 2. Тип привода | Ручной | 2. Температура окружающей среды | -40°C до 60°C | |
| 3. Азимут | 0° до 360° | 3. Атмосферные осадки | 100мм/ч | |
| 4.Угол места | 10° до 90° | 4.Относительная влажность | 0 - 100% | |
| 5. Угол поляризации | ±90° | 5. Солнечное излучение | 360 БТЕ/ч/фут2 (1000ккал/ч/м2) | |
| 6. Материал зеркала | Углеволокно | 6. Обледенение | 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч | |
| 7. Количество сегментов зеркала | 6 | |||
| 8. Тип установки | Тренога | |||
| 9. Точность поверхности | 0.3мм (R.M.S) | |||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | ||||
