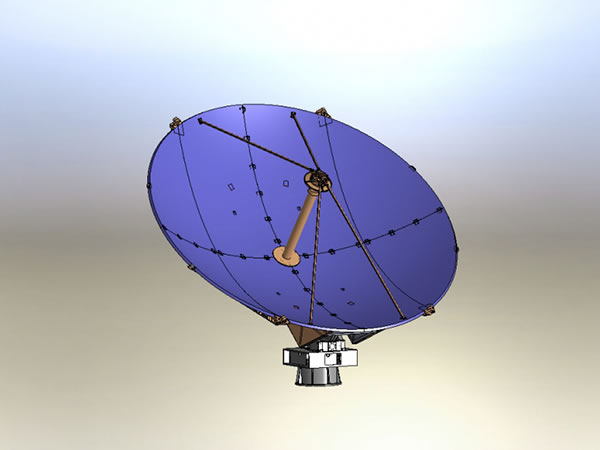

Складная автомобильная спутниковая антенна из углеволокна, диаметр 4,5 м

Портативная спутниковая антенна, Спутниковая антенна для автомобиля, Двухзеркальная антенна с кольцевым фокусом

Характеристики
● Главное зеркало выполнено из углеродного волокна и отличается высокой точностью выполнения поверхности.
● Двухзеркальная антенна с кольцевым фокусом.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Высокая стойкость к коррозии.
● Стабильный сигнал.

Технические параметры
◆Радиочастотные характеристики C-диапазон Ku-диапазон
Приём Передача Приём Передача
Частота (ГГц) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
Коэффициент усиления (дБи) 43.51 при 3.8 ГГц 47.16 при 6.0 ГГц 53.53 при 12.5 ГГц 54.32 при 14.25 ГГц
КСВН 1.25:1 1.25:1 1.25:1 1.25:1
Ширина диаграммы направленности (-3 дБ) 1.097° 0.721° 0.346° 0.316°
Шумовая температура (К) 2 входа фидера
2 входа фидера
Угол места 10° 36K
45K
Угол места 20° 29K
40K
Угол места 40° 24K
36K
Коэффициент шумовой добротности (угол места 20°) 25.80 дБ/K (3.8 ГГц, 30K МШУ) 33.12 дБ/K (12.5 ГГц, 70K МШУ)
Способность работать при заданной мощности
5 кВт/вход
1 кВт/вход
Фланец CPR-229 CPR-137 WR-75 WR-75
Вносимые потери 0.25 дБ 0.2 дБ 0.3 дБ 0.25 дБ
Развязка Tx/Rx ≥85 дБ ≥85 дБ
Коэффициент направленного действия (дБ) 1.5 дБ 1.0 дБ
Кроссполяризационная развязка
По оси ≥35 дБ ≥35 дБ
Уровень боковых лепестков CCIR.580-6 CCIR.580-6
Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления.
