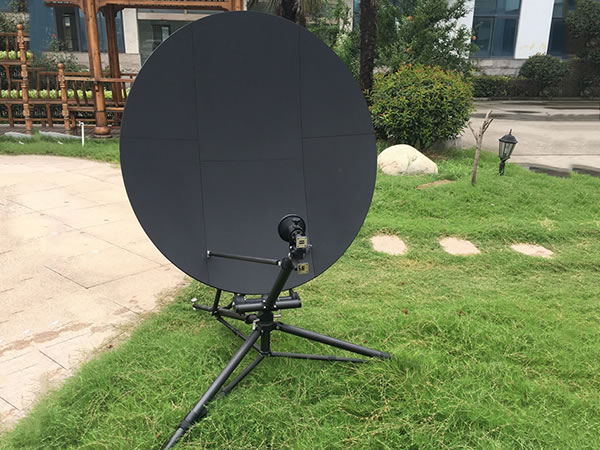

Портативная спутниковая антенна из углеволокна, диаметр 0,9 м
Мобильная антенна Flyaway / Переносная спутниковая антенна / Антенна из углеродного волокна
Характеристики
● Зеркало спутниковой антенны состоит из 6 панелей, сделанных из углеродного волокна.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Развёртывание в течение 5 минут.
● Удобное и быстрое наведение.
● Треножный штатив из углеродного волокна.
| ◆Радиочастотныехарактеристики | Ku-диапазон | |||
| Приём | Передача | |||
| Частота (ГГц) | 12.25-12.75 | 14-14.5 | ||
| |
10.95-12.75 ★ | 13.75-14.5 ★ | ||
| Коэффициент усиления(дБи) | 39.55 при 12.5 ГГц | 40.34 при 14.25 ГГц | ||
| КСВН | 1.25:1 | 1.25:1 | ||
| Ширина диаграммынаправленности (-3 дБ) | 1.730° | 1.580° | ||
| Коэффициент шумовой добротности (угол места 20°) | 19.18 дБ/K (12.5 ГГц, 70K МШУ) | |||
| Способность работать при заданной мощности | |
1 кВт/вход | ||
| Фланец | WR-75 | WR-75 | ||
| Вносимые потери | 0.25 дБ | 0.2 дБ | ||
| Развязка Tx/Rx | ≥85 дБ | |||
| Кроссполяризационная развязка | ||||
| По оси | ≥35 дБ | |||
| Уровень боковых лепестков | CCIR.580-6 | |||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Офсетная | Рабочая ветровая нагрузка | ≤ 34 миль/ч (54 км/ч) | |
| Наведение | Ручное | |
|
|
| Азимут | 0 - 360°, тонкая настройка ±10° |
Рабочая температура | -40°C - 60°C | |
| Угол места | 10° - 90°, тонкая настройка ±10° |
Атмосферные осадки | 100 мм/ч | |
| Угол поляризации | ±90° | Относительная влажность | 0 - 100% | |
| Материал исполнениязеркала | Углеволокно | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Кол-во сегментов | 6 | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | |
| Монтажное основание | Треножный штатив | |||
| Точность выполненияповерхности | 0.3 мм (R.M.S) | |||
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | ||||
