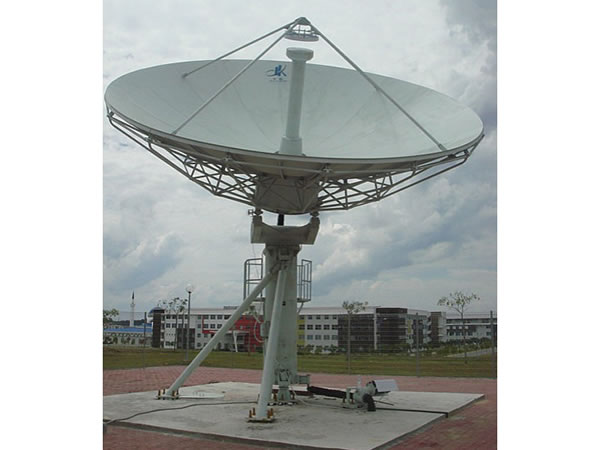

Приёмная спутниковая антенна L-диапазона, диаметр 7,3 м
Двухрефлекторная спутниковая антенна / Моторизированная спутниковая антенна / Параболическая антенна
Характеристики
●Двухзеркальная антенна с кольцевым фокусом
●Высокая стойкость к коррозии.
●Высокоточные зеркала из алюминия.
●Аккуратный и привлекательный дизайн, простой монтаж и настройка.
●Заводская сборка фидерной системы и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Нет необходимости в наладке антенны на месте развёртывания.
●Высокая стабильность.
| ◆Радиочастотныехарактеристики | L-диапазон | |||
| Приём | ||||
| Частота (ГГц) | 1.1-1.5 | |||
| Коэффициент усиления(дБи) | 38.08 при 1.3 ГГц | |||
| КСВН | 1.3:1 | |||
| Ширина диаграммынаправленности (-3 дБ) | 2.05° | |||
| Шумовая температура (К) | 1 вход фидера | |||
| Угол места 20° | 43K | |||
| Фланец | N | |||
| Вносимые потери | ≥ 0.25 дБ | |||
| Кроссполяризационнаяразвязка | |
|||
| По оси | ≥30 дБ | |||
| Уровень боковыхлепестков | CCIR.580-6 | |||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Двухзеркальная | Рабочая ветровая нагрузка (максимальная стабильность сигнала) | 60 миль/ч (97 км/ч) | |
| Наведение | Моторизированное | Рабочая ветровая нагрузка (пониженная стабильность сигнала) | 65 миль/ч (105 км/ч) | |
| Азимут | ±90°(3 сегмента) | Предельная ветровая нагрузка (антенна направлена вверх) | 125 миль/ч (200 км/ч) | |
| Угол места | 5° - 90° | Рабочая температура | -40°C - 60°C | |
| Угол поляризации | ±90° | Атмосферные осадки | 100 мм/ч | |
| Материал исполнения зеркала | Алюминий(прецизионноеформование) | Относительная влажность | 0 - 100% | |
| Кол-во сегментов | 16 | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Монтажное основание | Мачта | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | |
| |
|
Ударные и вибрационныенагрузки | Антенна устойчива к тряске при транспортировке по морю, воздуху и земле. | |
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | ||||
