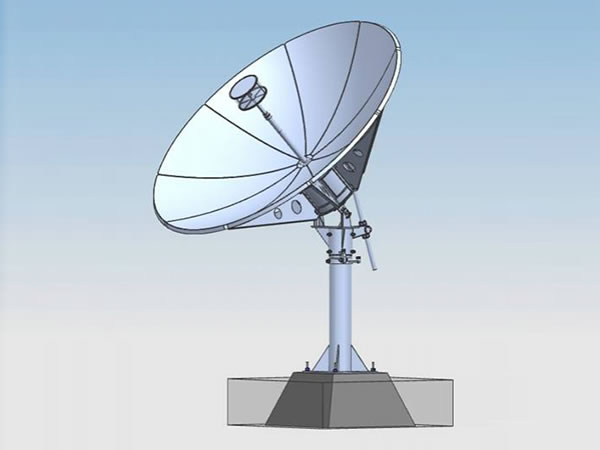

Приёмная спутниковая антенна S-диапазона, диаметр 2,2 м
Прямофокусная спутниковая антенна / Антенна спутниковой связи / Параболическая антенна
Характеристики
●Высокоточное зеркало из алюминия.
●Аккуратный и привлекательный дизайн, простой монтаж и настройка.
●Заводская сборка фидерной системы и мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Высокая стабильность.
●Высокая стойкость к коррозии.
Технические параметры
| ◆Радиочастотныехарактеристики | S-диапазон | ||
| Приём | |||
| Частота (ГГц) | 2.2-2.6 | ||
| Коэффициент усиления (дБи) | ≥ 31 | ||
| КСВН | ≤ 1.8:1 | ||
| Ширина диаграммы направленности на уровне половинной мощности | ≤ 7 ° | ||
| Фланец | N | ||
| Коэффициент направленногодействия (дБ) | ≤ 2 | ||
| Кроссполяризационная развязка | 19 дБ | ||
| ◆ Механические характеристики | ◆ Условия эксплуатации | ||
| Тип антенны | Прямофокусная | Рабочая ветровая нагрузка (максимальная стабильность сигнала) | 45 миль/ч (72 км/ч) |
| Наведение | Ручное | Рабочая ветровая нагрузка (пониженная стабильность сигнала) | 60 миль/ч (97 км/ч) |
| Азимут | ± 90° | Предельная ветровая нагрузка (антенна направлена вверх) | 125 миль/ч (200 км/ч) |
| Угол места | 5° - 90° | Рабочая температура | -40°C - 60°C |
| Угол поляризации | ±90° | Атмосферные осадки | 100 мм/ч |
| Материал исполнения зеркала | Алюминий(прецизионноеформование) | Относительная влажность | 0 - 100% |
| Кол-во сегментов | 9 | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) |
| Монтажное основание | Мачта | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч |
| |
|
Ударные и вибрационныенагрузки | Антенна устойчива к тряске при транспортировке по морю, воздуху и земле. |
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | |||
