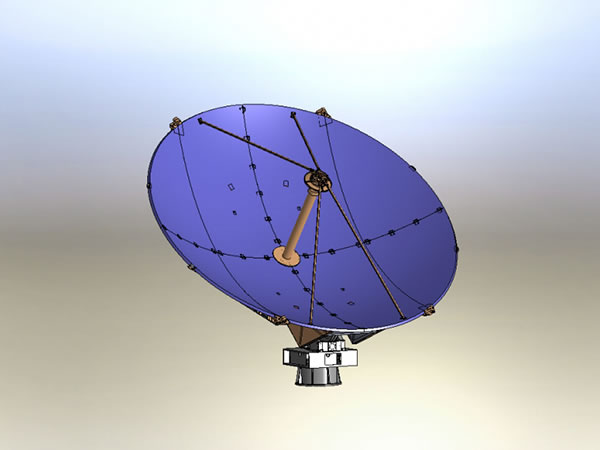

Складная автомобильная спутниковая антенна из углеволокна, диаметр 4,5 м
Мобильная спутниковая антенна, Спутниковая антенна из углеродного волокна, Портативная спутниковая антенна
Характеристики
● Двухзеркальная антенна с кольцевым фокусом.
● Главное зеркало изготовлено из углеродного волокна и отличается повышенной точностью исполнения поверхности.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Высокая стойкость к коррозии.
● Высокая стабильность.
Технические параметры
| ◆Радиочастотные характеристики | C-диапазон | Ku-диапазон | ||
| Приём | Передача | Приём | Передача | |
| Частота (ГГц) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| |
3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ |
| Коэффициент усиления (дБи) | 43.51 при 3.8 ГГц | 47.16 при 6.0 ГГц | 53.53 при 12.5 ГГц | 54.32 при 14.25 ГГц |
| КСВН | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| Ширина диаграммы направленности (-3 дБ) | 1.097° | 0.721° | 0.346° | 0.316° |
| Шумовая температура (К) | 2 входа фидера | |
2 входа фидера | |
| Угол места 10° | 36K | |
45K | |
| Угол места 20° | 29K | |
40K | |
| Угол места 40° | 24K | |
36K | |
| Коэффициент шумовой добротности (угол места 20°) | 25.80 дБ/K (3.8 ГГц, 30K МШУ) | 33.12 дБ/K (12.5 ГГц, 70K МШУ) | ||
| Способность работать при заданной мощности | |
5 кВт/вход | |
1 кВт/вход |
| Фланец | CPR-229 | CPR-137 | WR-75 | WR-75 |
| Вносимые потери | 0.25 дБ | 0.2 дБ | 0.3 дБ | 0.25 дБ |
| Развязка Tx/Rx | ≥85 дБ | ≥85 дБ | ||
| Коэффициент направленного действия (дБ) | 1.5 дБ | 1.0 дБ | |
|
| Кроссполяризационная развязка | |
|
|
|
| По оси | ≥35 дБ | ≥35 дБ | ||
| Уровень боковых лепестков | CCIR.580-6 | CCIR.580-6 | ||
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | ||||
