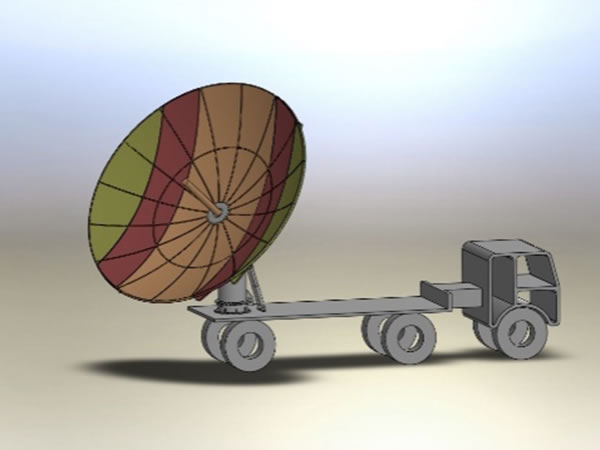

Складная автомобильная спутниковая антенна, диаметр 6,2 м
Мобильная спутниковая антенна / Двухзеркальная спутниковая антенна / Антенна с кольцевым фокусом
Характеристики
●Двухзеркальная антенна с кольцевым фокусом.
●Высокий коэффициент усиления и низкий уровень боковых лепестков.
●Высокая стойкость к коррозии.
●Высокая стабильность.
Технические параметры
| ◆Радиочастотные характеристики | C-диапазон | Ku-диапазон | ||
| Приём | Передача | Приём | Передача | |
| Частота (ГГц) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| |
3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ |
| Коэффициент усиления (дБи) | 46.30 при 3.8 ГГц | 49.94 при 6.0 ГГц | 56.32 при 12.5ГГц | 57.11 при 14.25 ГГц |
| КСВН | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| Ширина диаграммы направленности (-3 дБ) | 0.796° | 0.523° | 0.251° | 0.229° |
| Шумовая температура (К) | 2/4 входа фидера | |
2/4 входа фидера | |
| Угол места 10° | 34K/39K | |
44K/52K | |
| Угол места 20° | 27K/32K | |
39K/47K | |
| Угол места 40° | 24K/29K | |
35K/43K | |
| Коэффициент шумовой добротности (угол места 20°) | 28.74/28.37 дБ/K (3.8 ГГц, 30KМШУ) | 35.94/35.63 дБ/K (12.5 ГГц, 70KМШУ) | ||
| Способность работать при заданной мощности | |
5 кВт/вход | |
1 кВт/вход |
| Фланец | CPR-229 | CPR-137 | WR-75 | WR-75 |
| Вносимые потери | 0.25/0.3 дБ | 0.2/0.25 дБ | 0.3/0.4 дБ | 0.25/0.35 дБ |
| Развязка Tx/Rx | ≥85 дБ | ≥85 дБ | ||
| Коэффициент направленного действия (дБ) | 1.5/0.5 дБ | 1.0/0.5 дБ | ||
| Кроссполяризационная развязка | ||||
| По оси | ≥35 дБ | ≥35 дБ | ||
| Уровень боковых лепестков | CCIR.580-6 | CCIR.580-6 | ||
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | ||||
