Характеристики

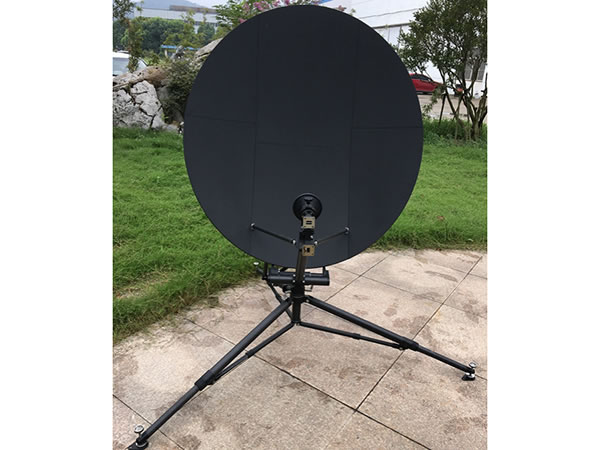

● Зеркало спутниковой антенны состоит из 6 панелей, сделанных из углеродного волокна.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Развёртывание в течение 5 минут.
● Удобное и быстрое наведение.
● Треножный штатив из углеродного волокна.
Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало (6 панелей)
● Рама
● Треножный штатив
Опции
● Полётный кейс
● Держатель усилителя
● Изготовление антенны спутниковой связи по индивидуальному заказу
Сертификаты
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT
◆Радиочастотныехарактеристики | C-диапазон | Ku-диапазон | |||||
Приём | Передача | Приём | Передача | ||||
Частота (ГГц) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 | |||
3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75★ | 13.75-14.5 ★ | ||||
Коэффициент усиления (дБи) | 32.03 при3.8 ГГц | 35.67 при 6.0 ГГц | 42.05 при12.5 ГГц | 42.84 при 14.25 ГГц | |||
КСВН | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 | |||
Ширина диаграммынаправленности (-3 дБ) | 4.113° | 2.703° | 1.297° | 1.185° | |||
Шумовая температура (К) | 2 входафидера | 2 входа фидера | |||||
Угол места 10° | 38K | 44K | |||||
Угол места 20° | 31K | 39K | |||||
Угол места 40° | 25K | 35K | |||||
Коэффициент шумовой добротности (угол места 20°) | 14.18 дБ/K (3.8 ГГц, 30KМШУ) | 21.68 дБ/K (12.5 ГГц, 70K МШУ) | |||||
Способность работать при заданной мощности | 5 кВт/вход | 1 кВт/вход | |||||
Фланец | CPR-229 | CPR-137 | WR-75 | WR-75 | |||
Вносимые потери | 0.2 дБ | 0.15 дБ | 0.25 дБ | 0.2 дБ | |||
Развязка Tx/Rx | ≥85 дБ | ≥85 дБ | |||||
Кроссполяризационная развязка | |||||||
По оси | ≥35 дБ | ≥35 дБ | |||||
Уровень боковых лепестков | CCIR.580-6 | CCIR.580-6 | |||||
◆ Механические характеристики | ◆ Условия эксплуатации | ||||||
Тип антенны | Офсетная | Рабочая ветровая нагрузка | ≤ 34 миль/ч (54 км/ч) | ||||
Наведение | Ручное | ||||||
Азимут | 0 - 360° | Рабочая температура | -40°C - 60°C | ||||
Угол места | 10° - 90° | Атмосферные осадки | 100 мм/ч | ||||
Угол поляризации | ±90° | Относительная влажность | 0 - 100% | ||||
Материал исполнения зеркала | Углеволокно | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | ||||
Кол-во сегментов | 6 | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | ||||
Монтажное основание | Треножный штатив | ||||||
Точность выполненияповерхности | 0.3 мм (R.M.S) |
HUAXIN - китайский производитель мобильных спутниковых антенн , специализирующихся на различных строительных спутниковых антенн. Среди наших основных продуктов имеются Портативная спутниковая антенна из углеволокна, Портативная спутниковая антенна из алюминия, Складная автомобильная спутниковая антенна из углеволокна,Приёмная спутниковая антенна L-диапазона, диаметр 7,3 м, Офсетная приемо-передающая антенна VSAT, диаметр 1,2 м,Двухзеркальная спутниковая антенна,Моторизированная спутниковая антенна VSAT, диаметр 2,4 м и многие другие. Мы хотим расширить нашу компанию и работать с клиентами со всего мира.
