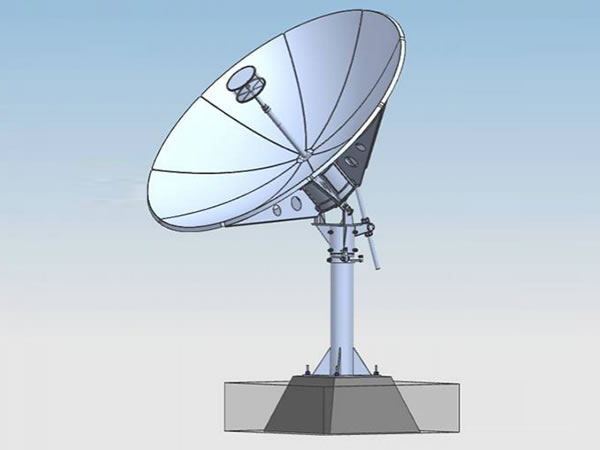

Приёмная спутниковая антенна S-диапазона, диаметр 2,2 м
Спутниковая антенна Rx / Прямофокусная спутниковая антенна / Спутниковая тарелка
Характеристики
● Высокоточное зеркало из алюминия.
● Аккуратный и привлекательный дизайн, простой монтаж и наладка.
● Фабричная сборка облучателя и опорной конструкции позволяет ускорить монтаж спутниковой антенны.
● Высокая стабильность сигнала.
● Стойкость к коррозии.
| ◆Радиочастотныехарактеристики | S-диапазон | |||
| Приём | ||||
| Частота (ГГц) | 2.2-2.6 | |||
| Коэффициент усиления (дБи) | ≥ 31 | |||
| КСВН | ≤ 1.8:1 | |||
| Ширина диаграммы направленности на уровне половинной мощности | ≤ 7 ° | |||
| Фланец | N | |||
| Коэффициент направленногодействия (дБ) | ≤ 2 | |||
| Кроссполяризационная развязка | 19 дБ | |||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Прямофокусная | Рабочая ветровая нагрузка (максимальная стабильность сигнала) | 45 миль/ч (72 км/ч) | |
| Наведение | Ручное | Рабочая ветровая нагрузка (пониженная стабильность сигнала) | 60 миль/ч (97 км/ч) | |
| Азимут | ± 90° | Предельная ветровая нагрузка (антенна направлена вверх) | 125 миль/ч (200 км/ч) | |
| Угол места | 5° - 90° | Рабочая температура | -40°C - 60°C | |
| Угол поляризации | ±90° | Атмосферные осадки | 100 мм/ч | |
| Материал исполнения зеркала | Алюминий(прецизионноеформование) | Относительная влажность | 0 - 100% | |
| Кол-во сегментов | 9 | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Монтажное основание | Мачта | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | |
| |
|
Ударные и вибрационныенагрузки | Антенна устойчива к тряске при транспортировке по морю, воздуху и земле. | |
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | ||||
