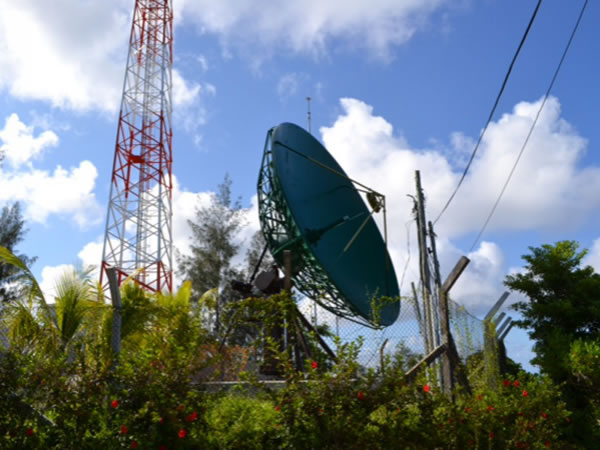

Приёмная антенна диапазонов L и C, диаметр 13 м
Двухдиапазонная спутниковая антенна, Спутниковая антенна Rx, Антенна для наземных спутниковых станций
Характеристики
● Фабричная сборка облучателя позволяет ускорить монтаж спутниковой антенны.
● Двухзеркальная антенна с кольцевым фокусом.
● Высокоточные зеркала из алюминия.
● Не требуется наладки на месте развёртывания.
● Высокая стойкость к коррозии.
● Стабильный сигнал.
| ◆Радиочастотныехарактеристики | C-диапазон | L-диапазон | ||
| Приём | Приём | |||
| Частота (ГГц) | 3.4-4.2 | 1.518-1.559 | ||
| Коэффициент усиления (дБи) | 51.6 при 3.8 ГГц | 43.0 при 1.5385 ГГц | ||
| КСВН | 1.3:1 | 1.3:1 | ||
| Ширина диаграммынаправленности (-3 дБ) | 0.43° | 1.1° | ||
| Шумовая температура (К) | |
|||
| Угол места 10° | ≤ 44K | ≤ 50K | ||
| Фланец | CPR-229 | N ("мама") | ||
| Вносимые потери | ≤ 0.3 дБ | ≤ 1 дБ | ||
| Поляризация | Двойная линейная | Левосторонняя круговая поляризация | ||
| Кроссполяризационнаяразвязка | Кроссполяризационная развязка | Коэффициента осевой концентрации при круговой поляризации | ||
| По оси | ≥35 дБ | ≤ 2 дБ | ||
| Уровень боковых лепестков | ≤ -14 дБ | ≤ -14 дБ | ||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Двухзеркальная | Рабочая ветровая нагрузка (максимальная стабильность сигнала) | Устойчивый ветер 20 м/с, порывистый ветер 27 м/с | |
| Наведение | Моторизированное | Рабочая ветровая нагрузка (пониженная стабильность сигнала) | Устойчивый ветер 27 м/с, порывистый ветер 32 м/с | |
| Азимут | ± 90° | Предельная ветровая нагрузка (антенна направлена вверх) | 56 м/с | |
| Угол места | 0° - 90° | Рабочая температура | Снаружи -45 °C - 60°C Внутри 0°C - 40°C |
|
| Угол поляризации | ±90° | Атмосферные осадки | 100 мм/ч | |
| Материал исполнения зеркала | Алюминий (прецизионное формование) | Относительная влажность | Снаружи 0 - 100% Внутри 10 - 95% |
|
| Кол-во сегментов | 54 | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Монтажное основание | Мачта | Обледенение | Более 25 мм | |
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | ||||
