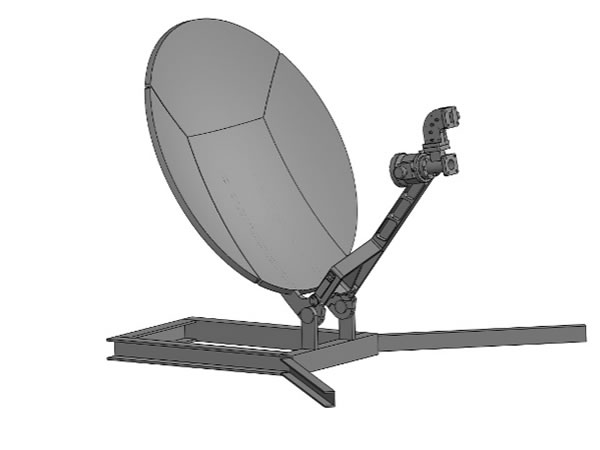

Портативная спутниковая антенна из алюминия, диаметр 0,5 м

Мобильная спутниковая антенна / Антенна спутниковой связи / Переносная антенна Flyaway

Характеристики
● Зеркало спутниковой антенны состоит из 4 алюминиевых панелей.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Развёртывание в течение 5 минут.
● Удобное и быстрое наведение.

Технические параметры
◆Радиочастотныехарактеристики Ku-диапазон
Приём Передача
Частота (ГГц) 12.25-12.75 14-14.5
10.95-12.75 ★ 13.75-14.5 ★
Коэффициент усиления(дБи) 34.45 при 12.5 ГГЦ 35.24 при 14.25 ГГЦ
КСВН 1.25:1 1.25:1
Ширина диаграммынаправленности (-3 дБ) 3.113° 2.842°
Коэффициент шумовой добротности (угол места 20°) 13.92 дБ/K (12.5 ГГц, 70K МШУ)
Способность работать при заданной мощности 1 кВт/вход
Фланец WR-75 WR-75
Вносимые потери 0.25 дБ 0.2 дБ
Развязка Tx/Rx ≥85 дБ
Кроссполяризационная развязка
По оси ≥35 дБ
Уровень боковых лепестков CCIR.580-6
◆ Механические характеристики ◆ Условия эксплуатации
Тип антенны Офсетная Рабочая ветровая нагрузка ≤ 34 миль/ч (54 км/ч)
Наведение Ручное
Азимут 0 - 360° Рабочая температура -40°C - 60°C
Угол места 10° - 90° Атмосферные осадки 100 мм/ч
Угол поляризации ±90° Относительная влажность 0 - 100%
Материал исполнения зеркала Алюминий (прецизионное формование) Солнечное излучение 360 БТЕ/час/кв.фут (1000 ккал/ч/м2)
Кол-во сегментов 4 Обледенение 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч
Монтажное основание Складная подставка
Точность выполненияповерхности 0.5 мм (RMS)
Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления.
