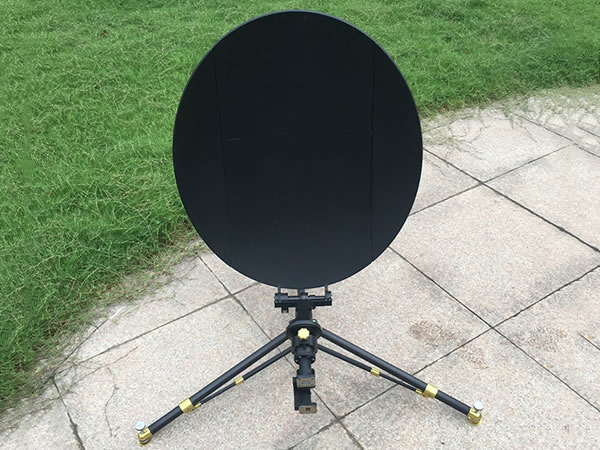

Портативная спутниковая антенна из углеволокна, диаметр 0.6м, Ku, Ka-диапазон
Переносная спутниковая антенна / Антенна с зеркалом из углеволокна / Мобильная спутниковая антенна
HUAXIN является ведущим производителем и поставщиком спутниковых антенн в Китае. Наша продукция - Складная автомобильная спутниковая антенна из углеволокна,Приёмная спутниковая антенна L-диапазона, диаметр 7,3 м,Зеркало антенны метеолокатора, диаметр 8,54 м,Мобильная спутниковая антенна для доступа в Интернет,Мобильная спутниковая антенна для просмотра ТВ,Портативная спутниковая антенна из углеволокна,Портативная спутниковая антенна из алюминия производятся в строгом соответствии с основными международными стандартами. Если вас интересует наша продукция, пожалуйста, не стесняйтесь обращаться к нам.
Характеристики
● Зеркало спутниковой антенны состоит из 4 панелей, сделанных из углеродного волокна.
● Нейлоновый рюкзак для треножного штатива.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Развёртывание в течение 5 минут.
● Удобное и быстрое наведение.
| ◆ Радиочастотные параметры | Ku-диапазон | Ka-диапазон | ||
| ПРИЕМ | ПЕРЕДАЧА | ПРИЕМ | ПЕРЕДАЧА | |
| 1. Частота (ГГц) | 12.25-12.75 | 14-14.5 | 19.6-21.2 | 29.4-31 |
| 2. Коэффициент усиления (дБи) | ≥35.5+20log(F/12.5)дБи | ≥36.5+20log(F/14.25) дБи | ≥39.8+20log(F/20.4) дБи | ≥43.2+20log(F/30.2) дБи |
| 3. КСВН | ≤1.3:1 | |||
| 4. Ширина диаграммы направленности(-3дБ) | 2.4° | 2.1° | 1.47° | 0.99° |
| 5. Шумовая температура антенны (K) | ||||
| 10° Угол места | 46K | |||
| 20° Угол места | 39K | |||
| 40° Угол места | 35K | |||
| 6. Типичный коэффициент шумовой добротности при высоте 20° | 18.2дБ/K (12.5ГГц, 70K МШУ) | 17.5дБ/K (20.4ГГц, 170K МШУ) | ||
| 7. Возможность работы при заданной мощности | ≥500Вт | |||
| 8. Интерфейс сопряжения | WR75 | WR75 | WR42 | WR28 |
| 9. Вносимые потери | 0.25дБ | 0.25дБ | 0.4дБ | 0.7дБ |
| 10. Изоляция Tx до Rx | ≥85дБ | |||
| 11. Коэффициент эллиптичности (дБ) | ≤1.5дБ | |||
| 12. Частотная развязка | ||||
| По направлению оси | ≥30дБ | |||
| 13. Боковой лепесток | CCIR.580-6 | |||
| Уровень первого бокового лепестка | ≤﹣14дБ | |||
| ◆ Механические спецификации | ◆ Условия эксплуатации | |||
| 1. Тип антенны | Офсетный | 1. Операционная ветровая нагрузка | ≤34миль/ч(54км/ч) | |
| 2. Тип привода | Ручной | 2. Температура окружающей среды | -40°C до 60°C | |
| 3. Азимут | 0 до 360° | 3. Атмосферные осадки | 100мм/ч | |
| 4.Угол места | 10°до 90° | 4.Относительная влажность | 0 до 100% | |
| 5. Угол поляризации | ±90° | 5. Солнечное излучение | 360 БТЕ/ч/фут2 (1000ккал/ч/м2) | |
| 6. Материал зеркала | Углеродное волокно | 6. Обледенение | 25мм по всей поверхности или 13мм по всей поверхности при порывах ветра с силой 130км/ч | |
| 7. Сегменты зеркала | 4 | |||
| 8. Способ установки | Тренога | |||
| 9. Точность поверхности | 0.3мм (R.M.S) | |||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | ||||
