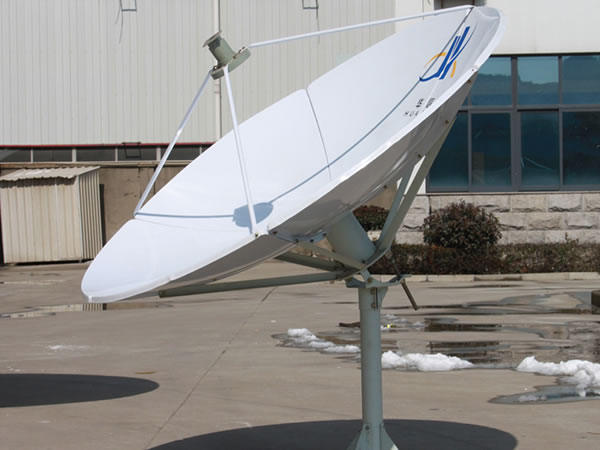

Приемная спутниковая антенна Rx, диаметр 1.8м, C, Ku-диапазон
Прямофокусная спутниковая антенна / Спутниковая тарелка / Антенна спутниковой связи
Характеристики
●Высокоточное зеркало из алюминия.
●Аккуратный и привлекательный дизайн, простой монтаж и настройка.
●Заводская сборка мачты позволяет ускорить процесс монтажа спутниковой антенны.
●Высокая стабильность.
Основные компоненты
● Облучатель
● Зеркало
● Опорный кронштейн
● Рама
● Мачта
● Основание
Опции
●Двойная линейная поляризация / двойная круговая поляризация
●Мачта для непроникающего монтажа
●Антикоррозионная обработка поверхности стальных компонентов
●Изготовление антенны спутниковой связи по индивидуальному заказу
| ◆Радиочастотныехарактеристики | C-диапазон | Ku-диапазон | ||
| Приём | Приём | |||
| Частота (ГГц) | 3.625-4.2 | 12.25-12.75 | ||
| |
3.4-4.2 ★ | 10.95-12.75 ★ | ||
| Коэффициент усиления(дБи) | 35.55 при 3.8 ГГц | 45.57 при 12.5 ГГц | ||
| КСВН | 1.3:1 | 1.3:1 | ||
| Ширина диаграммынаправленности (-3 дБ) | 2.742 ° | 0.865 ° | ||
| Шумовая температура (К) | 1/2 входа фидера | 1/2 входа фидера | ||
| Угол места 10° | 38K | 43K | ||
| Угол места 20° | 33K | 38K | ||
| Угол места 40° | 29K | 34K | ||
| Коэффициент шумовой добротности (угол места 20°) | 17.56 дБ/K(3.8 ГГц, 30K МШУ) | 25.24 дБ/K(12.5 ГГц, 70K МШУ) | ||
| Фланец | CPR-229 | WR-75 | ||
| Вносимые потери | 0.15 дБ | 0.2 дБ | ||
| Коэффициентнаправленного действия(дБ) | 0.75 дБ | 1 дБ | ||
| Кроссполяризационнаяразвязка | |
|
||
| По оси | ≥ 30 дБ | ≥ 30 дБ | ||
| Уровень боковыхлепестков | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Прямофокусная | Рабочая ветровая нагрузка (максимальная стабильность сигнала) | 45 миль/ч (72 км/ч) | |
| Наведение | Ручное | Рабочая ветровая нагрузка (пониженная стабильность сигнала) | 60 миль/ч (97 км/ч) | |
| Азимут | 0 - 360° | Предельная ветровая нагрузка (антенна направлена вверх) | 125 миль/ч (200 км/ч) | |
| Угол места | 5° - 90° | Рабочая температура | -40°C - 60°C | |
| Угол поляризации | ±90° | Атмосферные осадки | 100 мм/ч | |
| Материал исполнения зеркала | Алюминий(прецизионноеформование) | Относительная влажность | 0 - 100% | |
| Кол-во сегментов | 6 | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Монтажное основание | Мачта | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | |
| |
|
Ударные и вибрационныенагрузки | Антенна устойчива к тряске при транспортировке по морю, воздуху и земле. | |
| Сейсмические нагрузки (сохранение работоспособности при эксплуатации) | Горизонтальный 0.3Г, вертикальный 0.15Г | |||
| Продукция может быть изготовлена на заказ. Товар с другими параметрами частоты изготавливается на заказ. Пожалуйста, свяжитесь с нами, чтобы узнать детали. Наша компания оставляет за собой право на итоговую интерпретацию. Дизайн и характеристики продукции могут быть изменены без уведомления. | ||||
