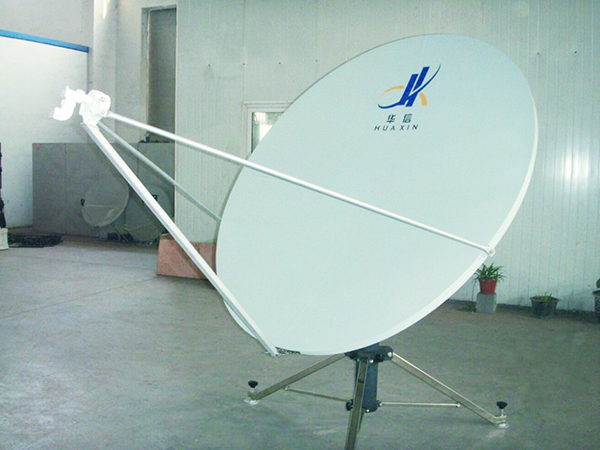

Портативная спутниковая антенна из алюминия, диаметр 1,8 м
Мобильная спутниковая антенна / Переносная спутниковая антенна / Спутниковая антенна Flyaway
Характеристики
● Зеркало спутниковой антенны состоит из 4 алюминиевых панелей.
● Высокий коэффициент усиления и низкий уровень боковых лепестков.
● Развёртывание в течение 10 минут.
● Удобное и быстрое наведение.
● Поставляется в двух удобных кейсах для транспортировки.
Сертификаты
● ASIAST
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT
Основные компоненты
● Облучатель
● Поляризационный селектор и фильтр
● Зеркало (6 панелей)
● Рама
● Треножный штатив
Опции
● Усилитель
● Держатель усилителя
● Изготовление антенны спутниковой связи по индивидуальному заказу
| ◆Радиочастотныехарактеристики | C-диапазон | Ku-диапазон | ||
| Приём | Передача | Приём | Передача | |
| Частота (ГГц) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| |
3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ |
| Коэффициент усиления (дБи) | 35.55 при 3.8 ГГц | 39.2 при6.0 ГГц | 45.57 при12.5 ГГц | 46.36 при 14.25 ГГц |
| КСВН | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| Ширина диаграммынаправленности (-3 дБ) | 2.742° | 1.802° | 0.865° | 0.790° |
| Шумовая температура (К) | 2 входа фидера | |
2 входа фидера | |
| Угол места 10° | 38K | |
43K | |
| Коэффициент шумовой добротности (угол места 20°) | 17.70 дБ/K (3.8 ГГц, 30K МШУ) | 25.24 дБ/K (12.5 ГГц, 70K МШУ) | ||
| Способность работать при заданной мощности | |
5 кВт/вход | |
1 кВт/вход |
| Фланец | CPR-229 | CPR-137 | WR-75 | WR-75 |
| Вносимые потери | 0.2 дБ | 0.15 дБ | 0.25 дБ | 0.2 дБ |
| Развязка Tx/Rx | ≥85 дБ | ≥85 дБ | ||
| Коэффициент направленногодействия (дБ) | 1.5 дБ | 1.0 дБ | ||
| Кроссполяризационная развязка | ||||
| По оси | ≥35 дБ | ≥35 дБ | ||
| Уровень боковых лепестков | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Механические характеристики | ◆ Условия эксплуатации | |||
| Тип антенны | Офсетная | Рабочая ветровая нагрузка | ≤ 34 миль/ч (54 км/ч) | |
| Наведение | Ручное | |||
| Азимут | 0 - 360° | Рабочая температура | -40°C - 60°C | |
| Угол места | 10° - 90° | Атмосферные осадки | 100 мм/ч | |
| Угол поляризации | ±90° | Относительная влажность | 0 - 100% | |
| Материал исполнения зеркала | Алюминий (прецизионное формование) | Солнечное излучение | 360 БТЕ/час/кв.фут (1000 ккал/ч/м2) | |
| Кол-во сегментов | 4 | Обледенение | 25 мм по всей поверхности / 13 мм по всей поверхности при порывах ветра силой 130 км/ч | |
| Монтажное основание | Треножный штатив | |||
| Точность выполненияповерхности | 0.5 мм (R.M.S) | |||
| Компания HUAXIN оставляет за собой право изменять параметры спутниковых антенн без предварительного уведомления. | ||||
